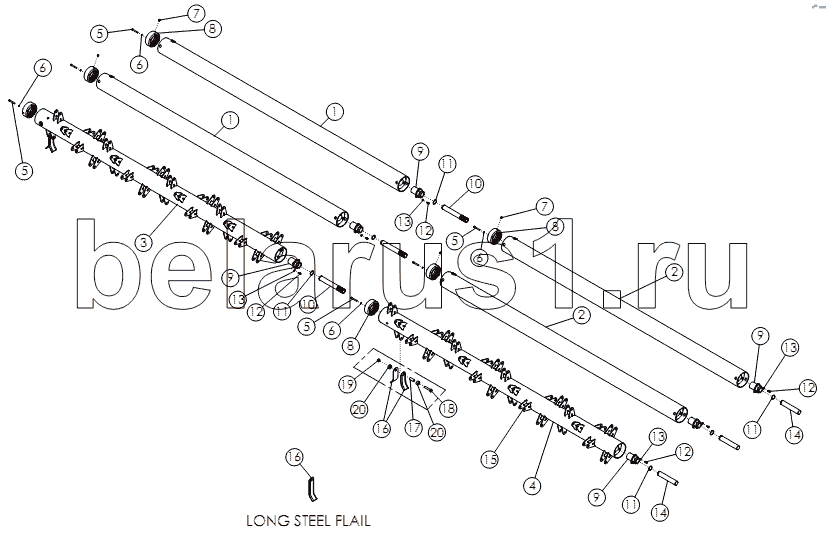

Каталог запасных частей к технике: Amity-2011 WIC 12 row. FLAIL TUBE ASSEMBLY
1
1
2
2
3
4
5
5
5
5
6
6
6
6
7
7
8
8
8
9
9
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
16
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 69199 | 69199 | FLAIL-STEEL LONG | |
| 69980 | 69980 | ASSY-STL CUP DRM LH LONG | |
| 68562 | 68562 | ASSY-STL CUP DRM LH | |
| 69976 | 69976 | ASSY-STL DRUM-LONG LH 1222 | |
| 69981 | 69981 | ASSY-STL CUP DRM RH LONG | |
| 68560 | 68560 | ASSY-STL CUP DRM RH | |
| 69977 | 69977 | ASSY-STL DRUM-LONG RH 1222 | |
| 1 | 68371 | FLAIL TUBE-RH 1222 TT | |
| 2 | 68375 | FLAIL TUBE-LH 1222 TT | |
| 3 | 68359 | ASSY-STL DRUM W/FLAILS RH 1222 | |
| 4 | 68365 | ASSY-STL DRUM W/FLAILS-LH 1222 | |
| 5 | 68417 | SCREW: S-H-CAP .38 X 2.75 NC | |
| 6 | 68418 | WASHER-LOCK: .38 HIGH COLLAR | |
| 7 | 1030766 | ZERK-GREASE: .13 NPT | |
| 8 | 68412 | DRIVE SLEEVE | |
| 9 | 64163 | TRANTORQUE: 1.750 X 3.375 | |
| 10 | 68442 | SHAFT-SPLINED COUPLING | |
| 11 | 64184 | RING-RETAINING 1.750 | |
| 12 | 1011599 | BOLT-HEX: .38 X .75 NC GR5 ZP | |
| 13 | 1011586 | WASHER-LOCK: .38 ZP | |
| 14 | 68445 | SHAFT-IDLER | |
| 15 | 68400 | WLDMT-FLAIL HOLDER | |
| 16 | 58680 | FLAIL-STEEL | |
| 17 | 68427 | BUSHING-L KNIFE | |
| 18 | 65825 | BOLT-HEX: .63 X 3.25 NC GR5 ZP | |
| 19 | 1016595 | NUT-TOPLOCK: .63 NC GR5 ZP | |
| 20 | 68426 | SPACER-L KNIFE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
