Каталог запасных частей к технике: Агро ТОМЬ ПК-10. Дизельный привод вентилятора
1
2
2
3
3
3а
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
22
22
23
23
24
24
25
26
26
27
28
29
30
31
32
32
33
34
34
35

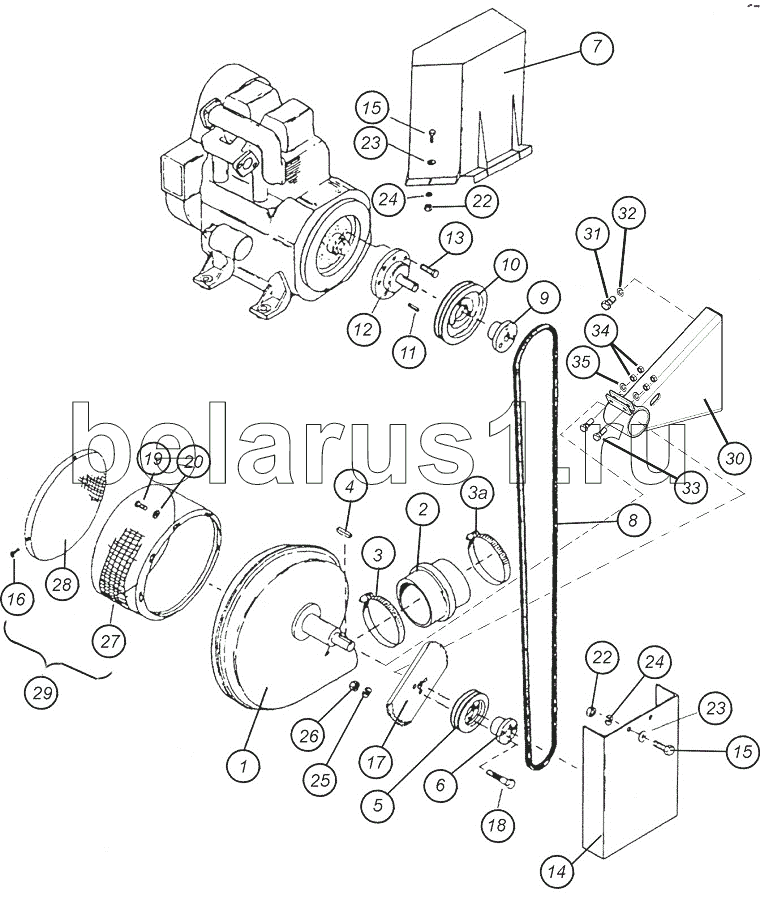

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1024764 | Вентилятор | |
| 1а | 1021506 | Вентилятор | |
| 2 | 1014892 | Патрубок | |
| 2 | 1014893 | Патрубок | |
| 3 | 1016416 | Хомут | |
| 3 | Хомут O200-220 | Хомут | |
| 3а | 1026256 | Хомут | |
| 4 | 1014870 | Шпонка | |
| 5 | 1014865 | Шкив ведомый | |
| 6 | 1014868 | Ступица | |
| 7 | Т389.00.23.00 | Кожух | |
| 8 | 1016417 | Ремень приводной | |
| 8а | 1014866 | Ремень приводной | |
| 9 | 1012343 | Ступица | |
| 10 | 1014864 | Шкив ведущий | |
| 11 | 1012975 | Шпонка | |
| 12 | 1012363 | Фланцевый вал | |
| 13 | 1012384 | Болт | |
| 13 | 1012384 | Болт | |
| 14 | Т389.00.00.01 | Кожух | |
| 15 | Болт М10х25 мм | Болт | |
| 16 | Саморез O5х12 | Саморез | |
| 17 | А100.00.00.097 | Мишень | |
| 18 | 1016211 | Болт | |
| 19 | 1011595 | Болт | |
| 20 | Шайба М6 | Шайба | |
| 22 | Гайка М10 | Гайка | |
| 23 | Шайба плоская O10мм | Шайба плоская | |
| 24 | Шайба пружинная O10мм | Шайба пружинная | |
| 25 | 1013242 | Шайба пружинная | |
| 26 | 1011587 | Гайка | |
| 26 | 1011587 | Гайка | |
| 27 | 1020543 | Кожух | |
| 28 | 1020540 | Сетка защитная | |
| 29 | А100.00.41.00.00 | Сетка защитная в сборе | |
| 29а | А200А.35.00.00.00 | Сетка защитная в сборе | |
| 30 | А100.00.05.00-03 | Кронштейн вентилятора | |
| 30а | А200А.20.00.00.00 | Кронштейн вентилятора | |
| 31 | Болт М12х25 | Болт | |
| 32 | Шайба плоская O12 | Шайба плоская | |
| 32 | Шайба пружинная O12 | Шайба пружинная | |
| 33 | Болт М8х50 | Болт | |
| 34 | Гайка М8 | Гайка | |
| 34 | Контргайка М8 | Контргайка | |
| 35 | Шайба плоская O8 | Шайба плоская |
