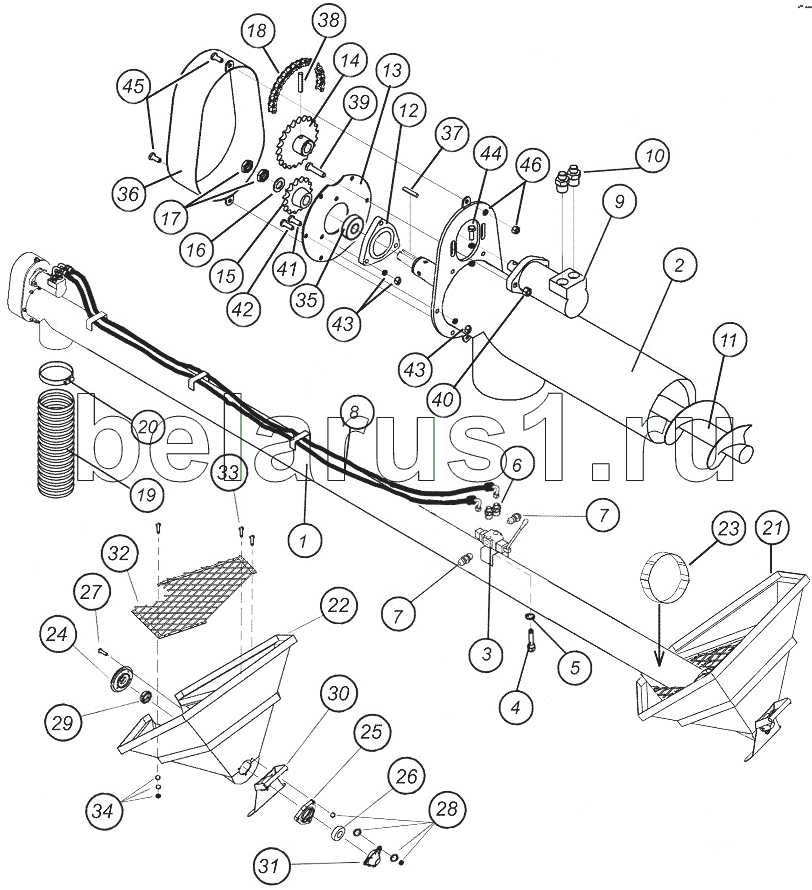

Каталог запасных частей к технике: Агро КУЗБАСС-А ПК-10,6. Шнек
1
1
2
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
14
15
16
17
17
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
28
28
29
30
30
31
32
33
34
34
34
35
36
36
37
38
39
40
40
41
42
43
43
43
43
43
43
44
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш2-00.00.000 СБ | Шнек в сборе | |
| 1 | Ш31-00.00.000 СБ | Шнек в сборе | |
| 2 | Ш2-01.00.000 | Труба шнека | |
| 2 | Ш31-01.00.000 | Труба шнека | |
| 3 | 1021498 | Кран-распределитель шнека | |
| 4 | 1011600 | Болт | |
| 5 | Шайба пружинная O10 | Шайба пружинная | |
| 6 | Т394.50.00.02 | Штуцер | |
| 7 | Ш-00.00.010 | Штуцер | |
| 8 | Рукав 12-28-3900-М20х1.5-2У | Рукав | |
| 9 | 1032092 | Гидромотор | |
| 10 | Ш-00.000.06-01 | Переходник гидромотора | |
| 11 | Ш2-02.00.000 СБ | Шнек | |
| 11 | Ш31-02.00.000 СБ | Шнек | |
| 12 | Н.027.104 | Корпус подшипника | |
| 13 | Ш-00.00.007-04 | Фланец | |
| 13 | Ш31-00.00.001 | Фланец | |
| 14 | Н.022.010.22 | Звездочка | |
| 15 | Н.022.319.01 | Звездочка | |
| 16 | Ш-00.00.014 | Шайба | |
| 17 | Гайка М20 | Гайка | |
| 17 | Контргайка М20 | Контргайка | |
| 18 | Цепь ПР 19,05-3180 | Цепь | |
| 18 | Цепь ПР 19,05-3180 | Цепь | |
| 18а | С-ПР-19,05-3180 | Соединительное звено | |
| 18а | П-ПР-19,05-3180 | Звено | |
| 19 | 1021542 | Рукав шнека | |
| 20 | Хомут O175-200 мм | Хомут | |
| 21 | Ш2-00.03.000 | Приемная корзина в сборе | |
| 21 | Ш31-00.03.000 | Приемная корзина в сборе | |
| 22 | Ш2-00.00.002 | Корзина | |
| 22 | Ш31-00.00.002 | Корзина | |
| 23 | Стяжной ремень 25 мм | Стяжной ремень | |
| 23 | Стяжной ремень 25 мм | Стяжной ремень | |
| 24 | Ш2-00.00.001 | Шайба поворотная | |
| 25 | Н.027.103А | Корпус подшипника | |
| 26 | 1680205 | Заказать Заказать Заказать Заказать Заказать Заказать Заказать | Подшипник |
| 27 | Болт М8х60 | Болт | |
| 28 | Гайка М8 | Гайка | |
| 28 | Шайба пружинная O8мм | Шайба пружинная | |
| 28 | Шайба плоская O8 мм | Шайба плоская | |
| 29 | Манжета 1-25х42-1 | Манжета | |
| 30 | Ш2-03.00.000 | Ручка в сборе | |
| 30 | Ш31-04.00.000 | Ручка в сборе | |
| 31 | 10.01.47.011 | Колпачок | |
| 32 | Ш2-04.00.000 | Решётка | |
| 33 | Болт М6х20 | Болт | |
| 34 | Гайка М6 | Гайка | |
| 34 | Шайба пружинная O6мм | Шайба пружинная | |
| 34 | Шайба плоская O6 мм | Шайба плоская | |
| 35 | Подшипник 1580207ЕК10Т2С17 | Подшипник | |
| 36 | Ш-04.00.000 | Кожух | |
| 36 | Ш31-03.00.000 | Кожух | |
| 37 | Ш-00.00.013 | Шпонка | |
| 38 | Т394.01.00.03 | Штифт | |
| 39 | Болт М12х40 | Болт | |
| 40 | Гайка М12 | Гайка | |
| 40 | Шайба пружинная | Шайба пружинная | |
| 41 | Болт М10х25 | Болт | |
| 42 | Болт М10х35 | Болт | |
| 43 | Гайка М10 | Гайка | |
| 43 | Шайба пружинная | Шайба пружинная | |
| 44 | Болт распорный М10х35 | Болт распорный | |
| 44 | Контргайка М10 | Контргайка | |
| 45 | Болт М8х25 | Болт | |
| 46 | Гайка М8 | Гайка | |
| 46 | Шайба пружинная | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
