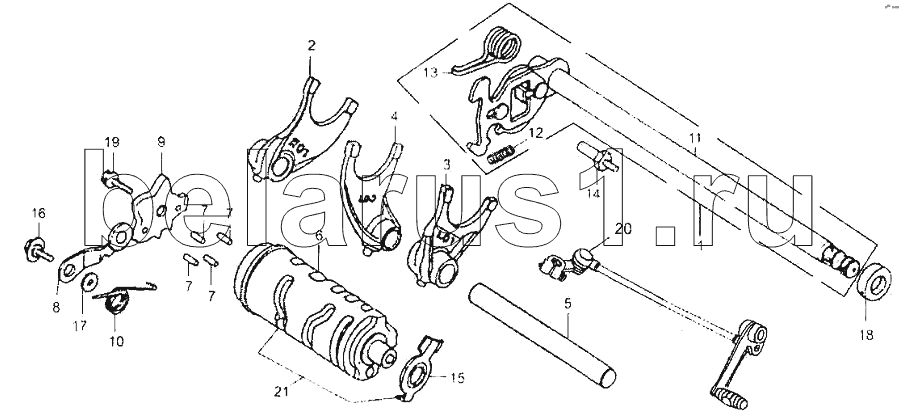

Каталог запасных частей к технике: ЗиД Двигатель 253 FMM. Барабан механизма переключения передач
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24100/244FMI | Вал в сборе | |
| 2 | 24411 | Вилка переключения передач 1 | |
| 3 | 24413 | Вилка переключения передач 3 | |
| 4 | 24412 | Вилка переключения передач 2 | |
| 5 | 24421/244FMI | Вал вилки | |
| 6 | 24211/244FMI | Барабан | |
| 7 | 24212/244FMI | Штифт барабана | |
| 8 | 243I0/244FMI | Стопор барабана | |
| 9 | 24221/244FMI | Пластина стопора | |
| 10 | 24323/244FMI | Пружина стопора барабана | |
| 11 | 24110/244FMI | Ось меxанизма переключения | |
| 12 | 24122/244FMI | Пружина рычага меxанизма переключения | |
| 13 | 24123/244FMI | Пружина кручения (торсион) | |
| 14 | 24131/244FMI | Штифт пружины кручения | |
| 15 | 35722/244FMI | Соединительный элемент переключателя нейтрали | |
| 16 | 24321/244FMI | Шкворень стопора барабана M6x12 | |
| 17 | 24322/244FMI | Шайба 6 | |
| 18 | 24190/244FMI | Сальник 12x24x10 | |
| 19 | GB/T5783 | Болт M6х20 | |
| 20 | 24700 | Педаль переключения передач | |
| 21 | 24210/244FMI | Блок барабана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
