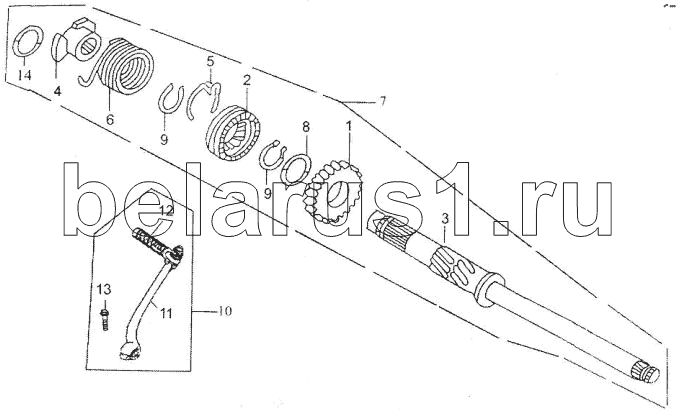

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Пусковое устройство
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27151/1P50FMG-3 | Шестерня пускового устройства | |
| 2 | 27113/1P50FMG-3 | Храповик | |
| 3 | 27111/1P50FMG-H | Вал пускового устройства | |
| 4 | 27117/1P50FMG-3 | Опора пружины | |
| 5 | 27152/1P50FMG-H | Пружина тормозная | |
| 6 | 27118/1P50FMG-H | Пружина возвратная | |
| 7 | 27100/1P50FMG-H | Вал кикстартера в сборе | |
| 8 | 27141/1P50FMG-H | Шайба | |
| 9 | 27142/1P50FMG-H | Кольцо стопорное | |
| 10 | 27700/1P50FMG | Рычаг стартера | |
| 11 | 27710/1P50FMG | Рычаг стартера в сборе | |
| 12 | 27713/1P50FMG | Валик педали | |
| 13 | GB/T5783 | Болт M6х20 | |
| 14 | 27114/1P50FMG | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
