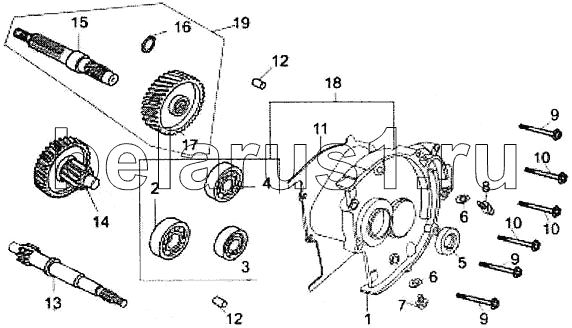

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Система силовой передачи

1
2
3
4
5
6
6
7
8
9
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 23511 | Картер трансмиссии | |
2 | GB/T276 | Подшипник 6301 | |
3 | GB/T276 | Подшипник 6301 | |
4 | GB/T276 | Подшипник 6301 | |
5 | 23590 | Сальник | |
6 | 23517 | Шайба 8 | |
7 | GB/T16674 | Болт M10x35 | |
8 | GB/T16674 | Болт M10x35 | |
9 | GB/T16674 | Болт M10x35 | |
10 | GB/T16674 | Болт M10x35 | |
11 | 23519 | Прокладка | |
12 | 11318 | Штифт | |
13 | 23551 | Ведущий вал | |
14 | 23560 | Промежуточный вал в сборе | |
15 | 23571 | Ось задняя | |
16 | GB/T894.1 | Пружинящее стопорное кольцо 58 | |
17 | 23572 | Шестерня вала ведомого | |
18 | 23500 | Картер передачи в сборе | |
19 | 23570 | Ведомый вал в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
