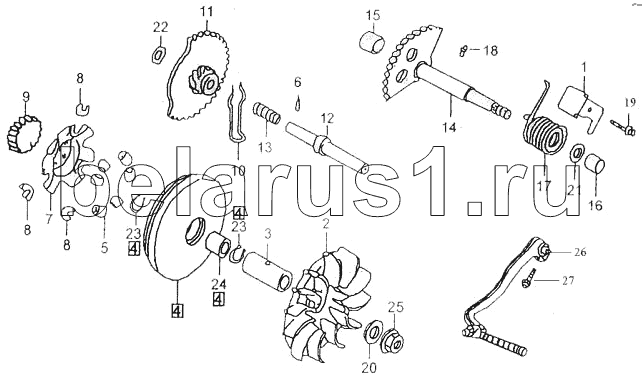

Каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Шкив ведущий, привод кикстартера
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 152.11.503 | Ограничитель хода кикстартера | |
| 2 | 157-9.10.101 | Опорный диск ведущий | |
| 3 | 157-9.10.106 | Втулка ведущая | |
| 4 | 157-9.10.102 | Нажимной диск ведущий | |
| 5 | 157-9.10.105 | Ролики центробежные | |
| 6 | 958004012101 | Ролик 3x8,5 | |
| 7 | 157-9.10.103 | Сепаратор | |
| 8 | 157-9.10.104 | Ползун | |
| 9 | 157-9.06.001 | Шестерня ведомая кикстартера | |
| 10 | 157-9.06.403 | Пружина тормозная | |
| 11 | 157-9.06.410 | Блок шестерен кикстартера | |
| 12 | 152.06.401 | Ось блока шестернен | |
| 13 | 152.06.402 | Пружина блока шестернен | |
| 14 | 157-9.06.310 | Вал кикстартера в сборе | |
| 15 | 152.06.301 | Втулка 12x16x12 | |
| 16 | 152.06.302 | Втулка 14x18x16 | |
| 17 | 152.06.304 | Пружина кикстартера | |
| 18 | 152.06.313 | Специальный штифт 4,5 | |
| 19 | GB/T 16674.1 | Болт M5х12 | |
| 20 | 152.11.401 | Шайба 12 | |
| 21 | 152.06.303 | Шайба 14 | |
| 22 | 152.06.404 | Шайба 12,5 | |
| 23 | 958004013801 | Кольцо стопорное | |
| 24 | 958004013901 | Муфта холостого хода | |
| 25 | GB6177 | Гайка М6 | |
| 26 | 152.06.202 | Рычаг кикстартера в сборе | |
| 27 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
