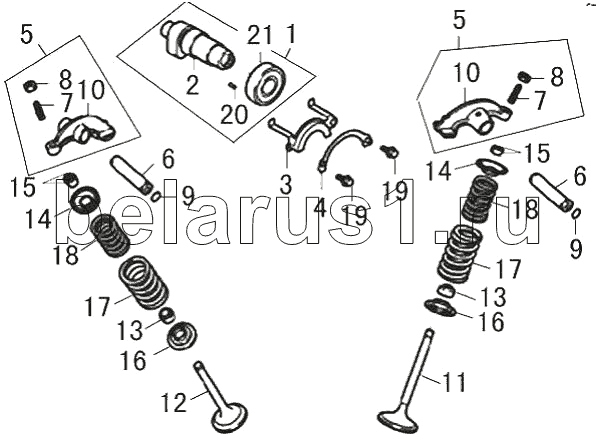

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Распределительный вал и клапаны
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14110 | Распределительный вал в сборе | |
| 2 | 14111 | Распределительный вал I | |
| 3 | 14118 | Держатель распределительного вала I | |
| 4 | 14119 | Держатель распределительного вала II | |
| 5 | 14410 | Клапанное коромысло в сборе | |
| 6 | 14413 | Ось коромысла клапана | |
| 7 | 14415 | Регулировочный винт коромысла | |
| 8 | 14416 | Регулировочная гайка клапанного зазора | |
| 9 | 14427 | Уплотнительное кольцо оси клапанного коромысла | |
| 10 | 14430 | Коромысло клапана | |
| 11 | 14710 | Клапан впускной | |
| 12 | 14720 | Клапан выпускной | |
| 13 | 14730 | Сальник | |
| 14 | 14751 | Опора верхняя | |
| 15 | 14752 | Сухарик клапана | |
| 16 | 14753 | Опора нижняя | |
| 17 | 14755 | Пружина наружная | |
| 18 | 14756 | Пружина внутренняя | |
| 19 | GB/T5783 | Болт M6х20 | |
| 20 | GB/T119 | Ролик диам.3х8,5 | |
| 21 | GB/T276 | Подшипник 6301 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
