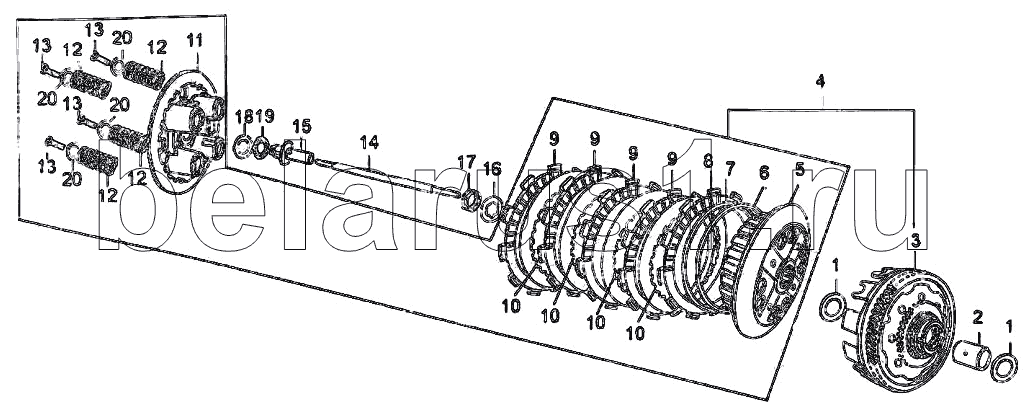

Каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Сцепление
1
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22724/172FMM | Шайба 22х36х2 | |
| 2 | 22723/172FMM | Втулка | |
| 3 | 22110/172FMM | Барабан сцепления | |
| 4 | 22100/172FMM | Сцепление в сборе | |
| 5 | 21310/172FMM | Ведомый диск | |
| 6 | 22343/172FMM | Фиксатор пружины диска | |
| 7 | 22342/172FMM | Пружина диска | |
| 8 | 22330/172FMM | Ведущий диск сцепления (I) | |
| 9 | 22380/172FMM | Ведущий диск сцепления (II) | |
| 10 | 22341/172FMM | Ведомый диск | |
| 11 | 22351/172FMM | Нажимной диск | |
| 12 | 22371/172FMM | Пружина сцепления | |
| 13 | GB/T5781 | Болт M6x8 | |
| 14 | 22870/172FMM | Шток сцепления | |
| 15 | 22860/172FMM | Толкатель сцепления | |
| 16 | 22152/172FMM | Шлицевая шайба сцепления | |
| 17 | 22151/172FMM | Стопорное кольцо | |
| 18 | 22892/172FMM | Шайба | |
| 19 | GB/T4605 | Подшипник игольчатый | |
| 20 | 22392 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
