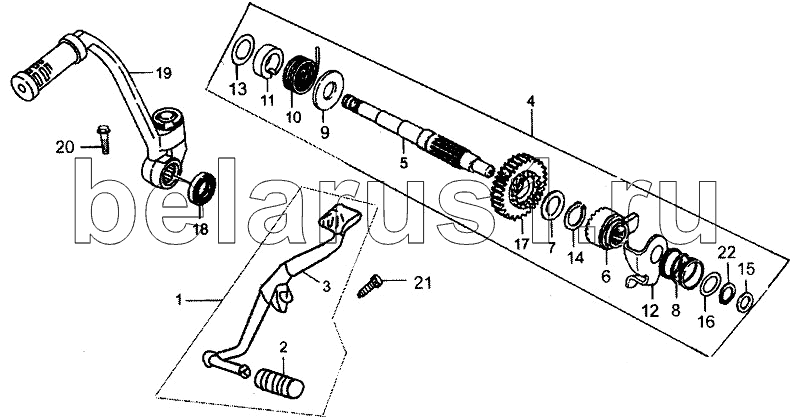

Каталог запасных частей к технике: ЗиД Двигатель 163FML-2. Ножной стартер и педаль переключения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24700/156FMI-2 | Рычаг переключения в сборе | |
| 2 | 24711/156FMI-2 | Чехол педали | |
| 3 | 24720/156FMI-2 | Педаль переключения | |
| 4 | 27100 | Стартер в сборе | |
| 5 | 27111 | Пусковой вал | |
| 6 | 27113/156FMI-2 | Храповик | |
| 7 | 27114/156FMI-2 | Шайба | |
| 8 | 27115/156FMI-2 | Пружина | |
| 9 | 27117/156FMI-2 | Седло пружины | |
| 10 | 27118/156FMI-2 | Установочная пружина | |
| 11 | 27119/156FMI-2 | Гильза | |
| 12 | 27140/156FMI-2 | Седло пружины | |
| 13 | 27141 | Шайба | |
| 14 | 27142/156FMI-2 | Пружинящее кольцо | |
| 15 | 27144/156FMI-2 | Шайба | |
| 16 | 27145/156FMI-2 | Шайба | |
| 17 | 27151 | Шестерня первой передачи | |
| 18 | 27190/156FMI-2 | Сальник пускового вала | |
| 19 | 27700/156FMI-2 | Рычаг кикстартера | |
| 20 | GB/T5783-2000 | Болт М6х16 | |
| 21 | GB/T5783-2000 | Болт М6х16 | |
| 22 | GB/T894.1-86 | Пружинящее кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
