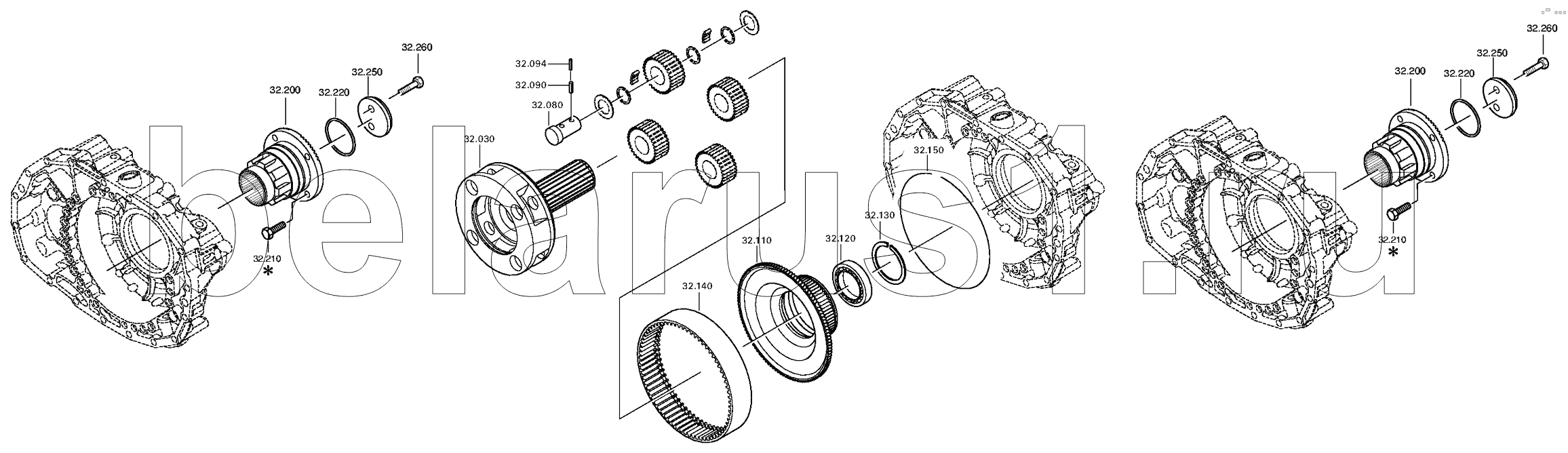

Каталог запасных частей к технике: ZF КПП ZF 9S1310 TO. Передача планетарная
/11.gif)
30
80
90
94
110
120
130
140
150
200
200
210
210
210
220
220
250
250
260
260
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 1324.133.001 | Синхронизатор | |
| 20 | 1324.133.003 | Синхронизатор | |
| 30 | 1324.232.004 | Водило | |
| 40 | 1324.232.002 | Комплект сателлитов | |
| 50 | 0730.103.102 | Промежуточная шайба | |
| 60 | 0730.150.767 | Шайба | |
| 70 | 0735.470.115 | Игольчатый ролик | |
| 80 | 1324.332.016 | Палец планетарной передачи | |
| 90 | 0631.329.049 | Распорный штифт | |
| 94 | 0631.329.175 | Распорный штифт | |
| 110 | 1324.332.048 | Несущая шестерни кольца | |
| 120 | 0750.116.482 | Шарикоподшипник | |
| 130 | 0730.513.758 | Пружинное стопорное кольцо | |
| 140 | 1324.332.018 | RING GEAR | |
| 150 | 0730.505.053 | Шплинт-проволока | |
| 200 | 1324.338.004 | Фланец выходной | |
| 210 | 0636.100.202 | Hexagon bolt | |
| 210 | 1315.332.067 | Защитный колпачок | |
| 220 | 0634.313.223 | Уплотнительное кольцо | |
| 250 | 1304.338.045 | Шайба | |
| 260 | 0636.016.407 | HEXAGON BOLT |
