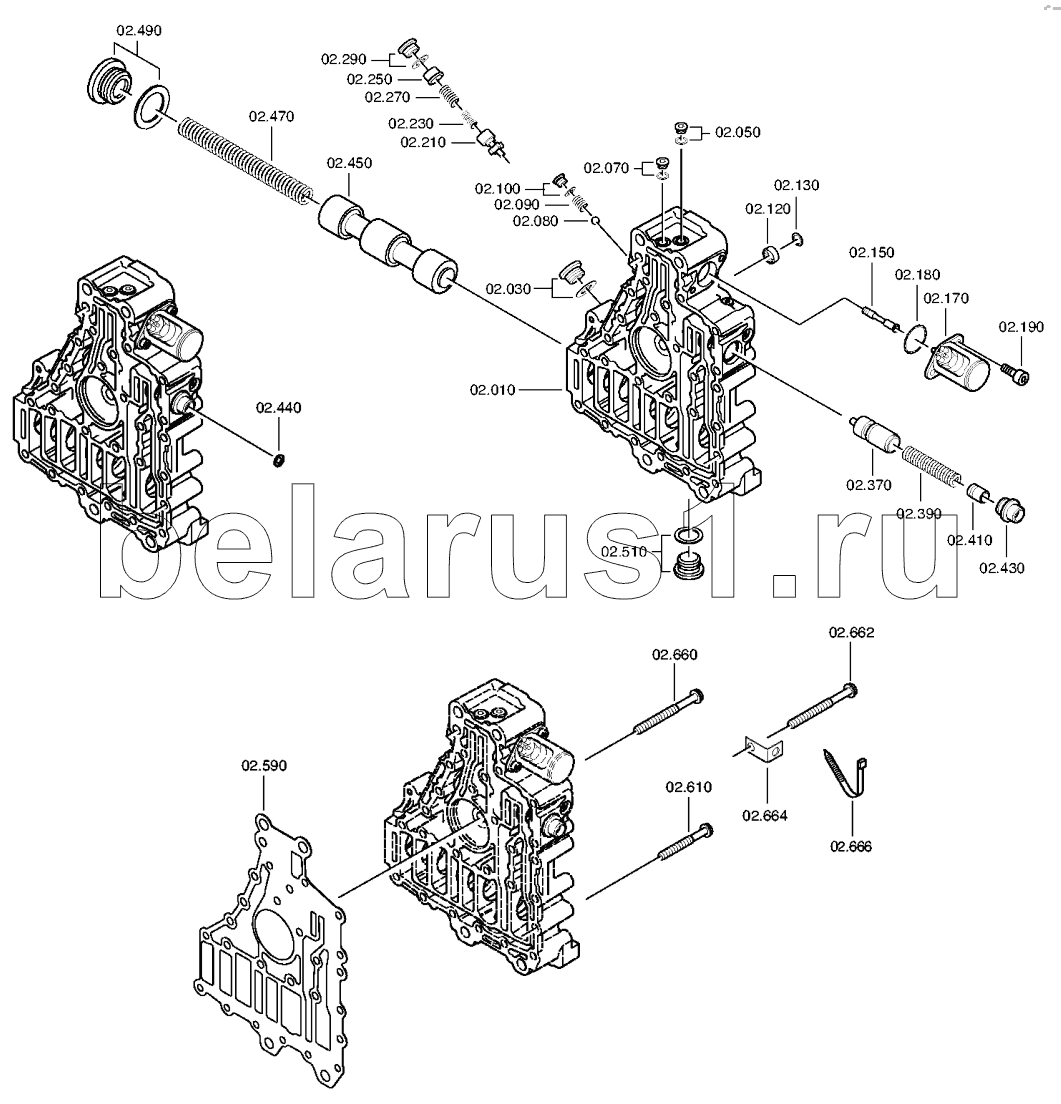

Каталог запасных частей к технике: ZF КПП 16S2221TD. УСТРОЙСТВО УПРАВЛЕНИЯ
10
30
30
30
50
50
50
70
70
70
80
90
100
100
100
120
130
150
170
180
190
210
230
250
270
290
290
290
370
390
410
430
440
450
470
490
490
490
510
510
510
590
610
660
662
664
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 6085.202.010 | Корпус устройства управления | |
| 30 | ВИНТ | Винт запорный | |
| 30 | 0736.300.152 | Винт запорный | |
| 30 | 0634.801.256 | Шайба уплотнительная | |
| 50 | 0634.801.028 | Шайба уплотнительная | |
| 50 | 0636.100.792 | Винт запорный | |
| 50 | ВИНТ | Винт запорный | |
| 70 | ВИНТ | Винт запорный | |
| 70 | 0636.100.792 | Винт запорный | |
| 70 | 0634.801.028 | Шайба уплотнительная | |
| 80 | 0635.460.021 | Ball | |
| 90 | 0732.041.247 | Пружина нажимная | |
| 100 | ВИНТ | Винт запорный | |
| 100 | 0636.100.792 | Винт запорный | |
| 100 | 0634.801.028 | Шайба уплотнительная | |
| 120 | 0635.303.038 | Игольчатый подшипник без внутр. Кольца | |
| 130 | 0630.532.140 | Кольцо v-образное | |
| 150 | 6085.302.040 | Поршень | |
| 170 | 0501.328.508 | Магнит | |
| 180 | 0634.313.017 | Кольцо уплотнительное | |
| 190 | 0636.115.300 | Винт с головкой цилиндрической | |
| 210 | 6085.302.044 | Поршень | |
| 230 | 0732.042.470 | Пружина нажимная | |
| 250 | 6085.302.043 | Поршень | |
| 270 | 0732.042.471 | Пружина нажимная | |
| 290 | ВИНТ | Винт запорный | |
| 290 | 0736.300.152 | Винт запорный | |
| 290 | 0634.801.256 | Шайба уплотнительная | |
| 370 | 6085.302.041 | Поршень | |
| 390 | 0732.042.741 | Пружина нажимная | |
| 410 | 6085.302.042 | Поршень | |
| 430 | 6085.202.015 | Винт установочный | |
| 440 | 0730.301.060 | Крышка запорная | |
| 450 | 6085.302.048 | Поршень | |
| 470 | 0732.042.402 | Пружина нажимная | |
| 490 | 0634.801.329 | Шайба уплотнительная | |
| 490 | 0736.300.223 | Винт запорный | |
| 490 | ВИНТ | Винт запорный | |
| 510 | ВИНТ | Винт запорный | |
| 510 | 0636.302.612 | Винт запорный | |
| 510 | 0730.008.637 | SEALING RING | |
| 590 | 0501.314.434 | Прокладка уплотнительная | |
| 610 | 0736.300.137 | HEXAGON BOLT | |
| 660 | 0736.300.137 | HEXAGON BOLT | |
| 662 | 0736.300.137 | HEXAGON BOLT | |
| 664 | 1304.313.221 | Крепление |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
