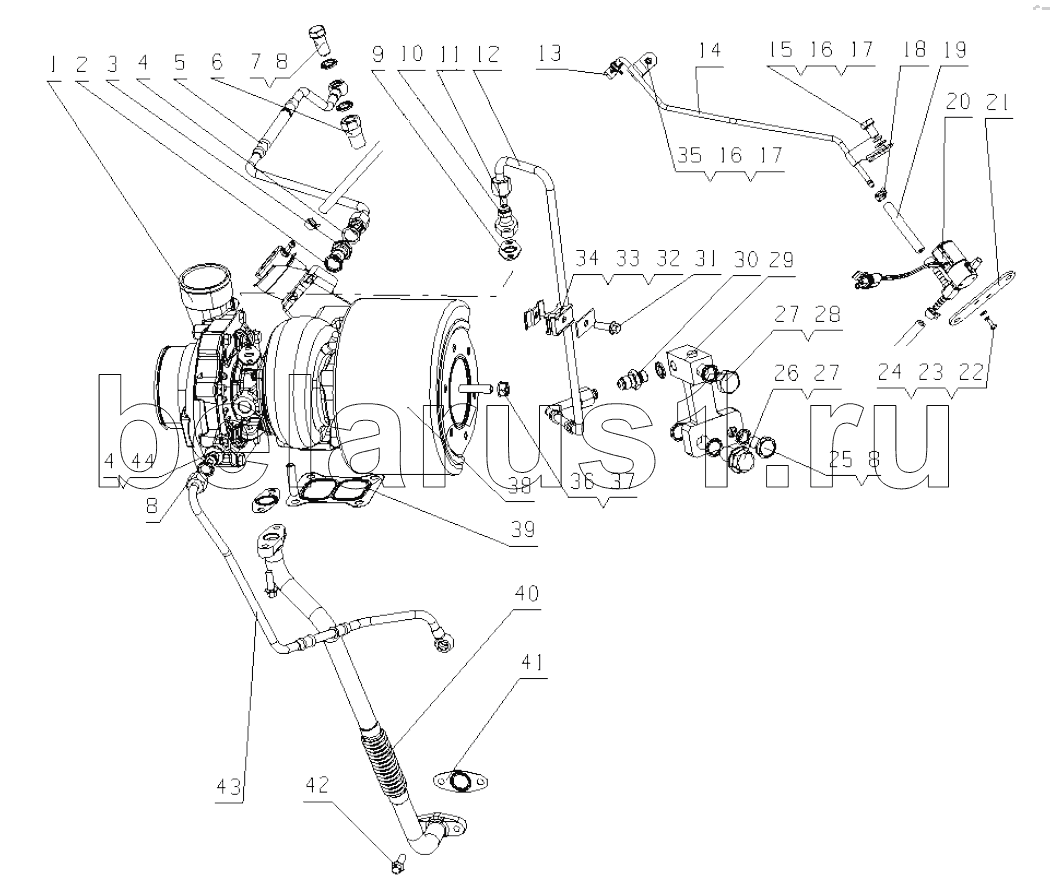

Каталог запасных частей к технике: Yuchai YC6MK375N-40. MY2QP-1118000/06 Turbocharger Assembly
G4200-1118061B
1
2
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G4200-1118061B | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 1 | MY3YA-1118100-135 | Turbocharger | |
| 2 | Q/YC149-18 | Кольцевой уплотнитель 18 | |
| 3 | G4200-1118061B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 4 | Q/YC901-3C18 | Шайба 18 | |
| 5 | MYB00-1118007SF3 | Turbocharger water outlet pipe | |
| 6 | 430-3509037B | Water inlet joint | |
| 7 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 8 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 9 | G3D00-1118201 | Gasket | |
| 10 | 475D-1118211 | Масловпускное соединение | |
| 11 | Q1840820TF2 | Болт M8x20 | |
| 12 | MYB00-1118240SF1 | Turbocharger oil inlet pipe | |
| 13 | G3900-1113031 | Компенсационный сустав регулятора давления | |
| 14 | MYB00-1118902 | Waste gas bypass control valve connecting pipe | |
| 15 | Q150B0818 | Болт M8x18 | |
| 16 | Q40108 | Шайба 8 | |
| 17 | Q40308 | Шайба 8 | |
| 18 | Q673B11 | Петля обруча | |
| 19 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 20 | LN100-1118940 | Waste gas bypass control valve | |
| 21 | MY100-1118901 | Waste gas bypass control valve bracket | |
| 22 | Q150B0410 | Болт | |
| 23 | Q40104 | Шайба 4 | |
| 24 | Q40304 | Шайба 4 | |
| 25 | 6QA6-1307017 | Болт с водяной канавкой | |
| 26 | M3200-1118211 | Болт | |
| 27 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 28 | Q/YC198-18 | Пробка М18х1,5 | |
| 29 | M6000-1118206 | Сустав транзита | |
| 30 | A30-1118021 | Штуцер подачи масла | |
| 31 | Q1840825 | Болт M8x25 | |
| 32 | L37L1-1104402 | Oil pipe sleeve | |
| 33 | L33HA-1104501 | Pipe clamp | |
| 34 | L33HA-1104505 | Pipe clamp | |
| 35 | Q150B0816 | Болт M8x16 | |
| 36 | M3400-1118404A | Цапфа | |
| 37 | K6000-1008206 | Гайка | |
| 38 | ME30A-1118503 | Vortex shell heat shield | |
| 39 | KA100-1118002 | Turbocharger gasket | |
| 40 | MYB00-1118340SF1 | Oil return weldment subassembly | |
| 41 | M3600-1118301A | Масляный шланг | |
| 42 | Q1840825TF2 | Болт M8x25 | |
| 43 | L4400-3509007 | Полый болт для воды | |
| 44 | MYB00-1118006SF1 | Turbocharger water inlet pipe |
