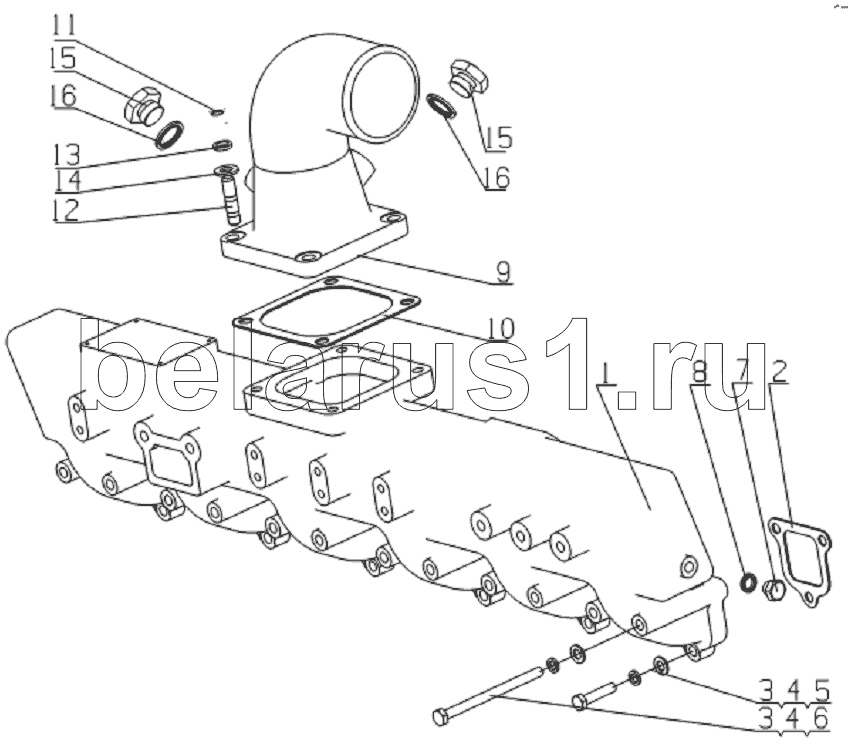

Каталог запасных частей к технике: Yuchai YC6L260-30. L36JA-1008100 Intake manifold subassembly
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L38DA-1008101A | Впускной коллектор | |
| 2 | L3000-1008011 | Прокладка впускного коллектора | |
| 3 | Q40108 | Шайба 8 | |
| 4 | Q40308 | Шайба 8 | |
| 5 | Q150B0835 | Болт M8x35 | |
| 6 | Q150B08110 | Болт M8X110 | |
| 7 | Q/YC198-10 | Винтовая пробка M10x1 | |
| 8 | Q/YC149-10 | Уплотнительная шайба d10 | |
| 9 | 187A-1008016 | Intake manifold connection | |
| 10 | A3100-1008016 | Прокладка впускного коллектора | |
| 11 | Q340B10 | Гайка М10 | |
| 12 | Q1201030 | Шпилька M10x30 | |
| 13 | Q40310 | Шайба 10 | |
| 14 | Q40110 | Шайба 10 | |
| 15 | Q/YC198-20 | Пробка М20х1,5 | |
| 16 | Q/YC149-20 | Уплотнительная шайба d20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
