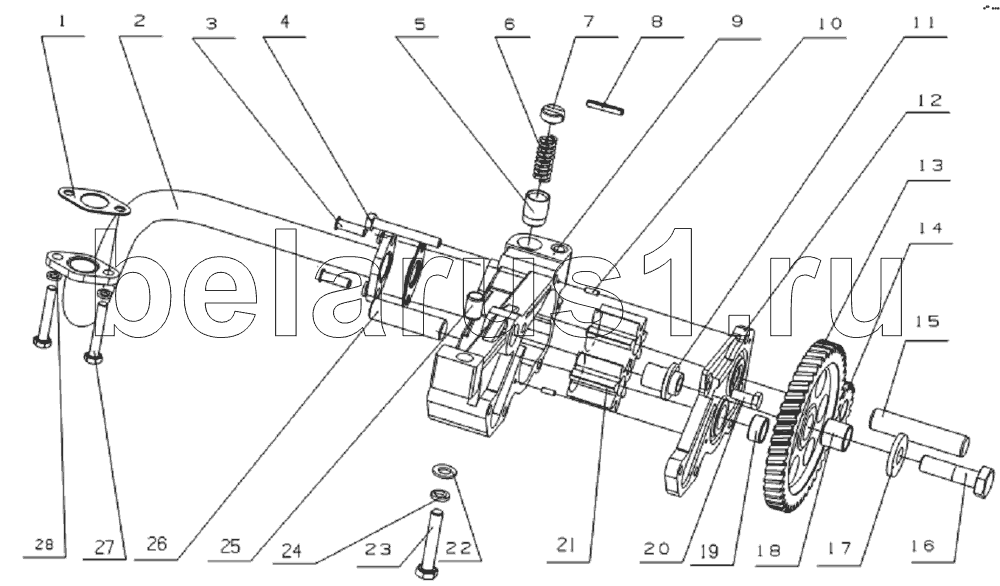

Каталог запасных частей к технике: Yuchai YC6L260-30. L30YA-1011000 Oil pump assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L3000-1011080A | Компонент прокладки II | |
| 2 | L3000-1011050C | Oil outlet pipe assembly | |
| 3 | Q150B0825FT2 | Болт M8x25 | |
| 4 | Q150B0860TF2 | Болт М8х60 | |
| 5 | A30-1011028 | Втулка редукционного клапана | |
| 6 | L3000-1011029 | Oil pump relief valve spring | |
| 7 | A30-1011031 | Фиксатор | |
| 8 | Q5280532 | Штифт 5x32 | |
| 9 | L3000-1011021D | Oil pump body | |
| 10 | Q5210412 | Штифт 4x12 | |
| 11 | L3000-1011034B | Oil pump idler shaft | |
| 12 | L3000-1011024A | Oil pump cover | |
| 13 | L3000-1011041A | Oil pump idle gear | |
| 14 | L3000-1011023 | Oil pump gear | |
| 15 | A30-1011025 | Вал шестерни масляного насоса | |
| 16 | L3000-1011027B | Bolt | |
| 17 | L3000-1011032B | Anti-wear plate | |
| 18 | L3000-1011042A | Idler gear bushing | |
| 19 | L3000-1011022 | Bushing | |
| 20 | Q150B0820TF2 | Болт M8x20 | |
| 21 | A30-1011022 | Шестерня масляного насоса | |
| 22 | Q40110 | Шайба 10 | |
| 23 | Q150B1055TF2 | Болт M10x55 | |
| 24 | Q40310 | Шайба 10 | |
| 25 | L3000-1011035 | Locating pin | |
| 26 | A30-1011026 | Вал шестерни масляного насоса | |
| 27 | Q150B0850TF2 | Болт М8х50 | |
| 28 | Q40308 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
