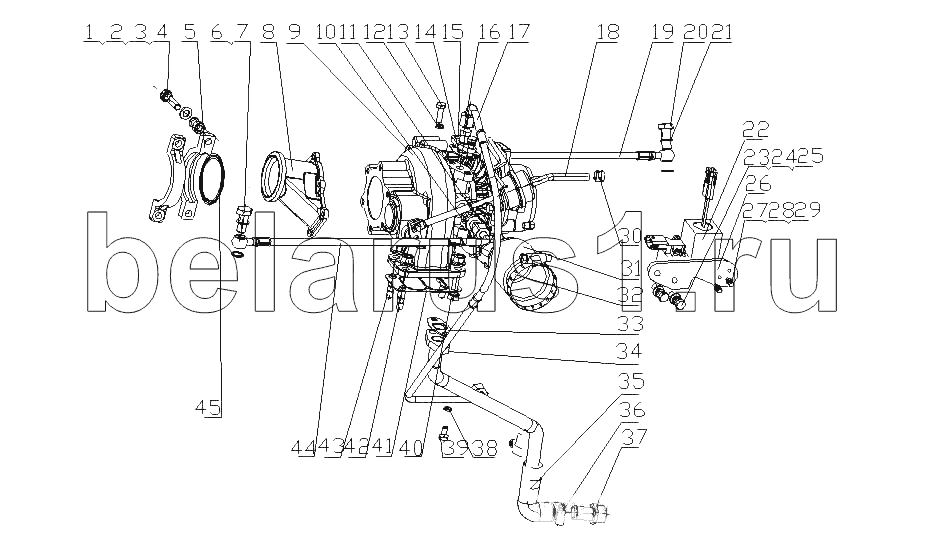

Каталог запасных частей к технике: Yuchai YC6G260N-20 (G64HA). G6400-1118000 Часть турбоускорителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q150B1040 | Болт M10x40 | |
| 2 | Q40110 | Шайба 10 | |
| 3 | Q40310 | Шайба 10 | |
| 4 | Q340B10 | Гайка М10 | |
| 5 | 231-1118084 | Пружинное кольцо | |
| 6 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 7 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 8 | 188A-1118081 | Промежуточный выступ турбоускорителя | |
| 9 | G6400-1118100-135 | Турбонагнетатель | |
| 10 | Q/YC901-3C18 | Шайба 18 | |
| 11 | G4200-1118061A | Водовпускной и выпускной соеденитель турбоускорителя | |
| 12 | Q150B0825TF2 | Бoлт M8x25 | |
| 13 | Q40308 | Шайба 8 | |
| 14 | 150-1118031B | Шайба | |
| 15 | 475D-1118022 | Фланец | |
| 16 | 475D-1118021 | Штуцер подачи масла | |
| 17 | G4200-1118030A | Впускная трубка маслопровода турбонагнетателя | |
| 18 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 19 | G4200-1118007A | водовыпускная трубка | |
| 20 | 6QA6-1307017 | Болт с водяной канавкой | |
| 21 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 22 | G5900-1118080 | Клапан регулирующий | |
| 23 | Q150B0816 | Болт M8x16 | |
| 24 | Q40308 | Шайба 8 | |
| 25 | Q40108 | Шайба 8 | |
| 26 | G5900-1118081 | Кронштеин клапана контроля прохода | |
| 27 | Q150B0412 | Болт M4X12 | |
| 28 | Q40304 | Шайба 4 | |
| 29 | Q40104 | Шайба 4 | |
| 30 | Q673B11 | Петля обруча | |
| 31 | 150-1008018 | Волнистая шайба | |
| 32 | Q67683 | Петля обруча | |
| 33 | 150-1118051B | Прокладка | |
| 34 | 237-1118060A | Сварная трубка возврата масла | |
| 35 | 150-1118052A | Изогнутая резиновая трубка | |
| 36 | Q67632 | Петля обруча 32 | |
| 37 | 150-1118053 | Коническое соединение труб | |
| 38 | Q40310 | Шайба 10 | |
| 39 | Q150B1025 | Болт M10x25 | |
| 40 | 231-1118013 | Болт | |
| 41 | 150-1118012 | Прокладка турбонагнетателя | |
| 42 | M3000-1008206B | Гайка | |
| 43 | 150-1118011 | Шпилька | |
| 44 | G4200-1118040A | Водовпускной шланг турбоускорителя | |
| 45 | 231-1118083 | Уплотнительная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
