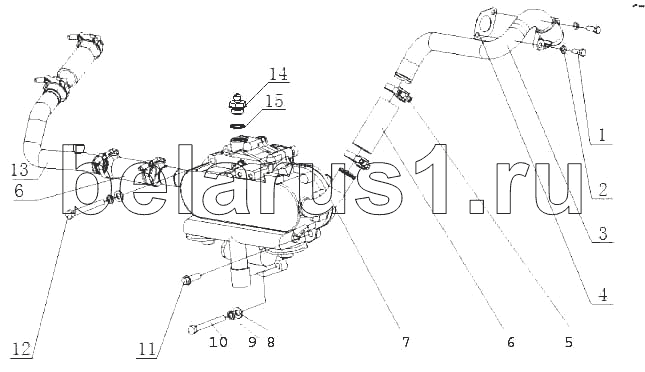

Каталог запасных частей к технике: Yuchai YC6G230N-30 (G69MA). G4200-1013000/15 Маслоохладитель
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 304684-S36 | Болт 3/8-16X1 | |
| 2 | 150-1006016 | Шайба | |
| 3 | 187-1013040A | Сварная трубка водоотвода | |
| 4 | 150-1013015 | Шайба | |
| 5 | Q/YC147.1-49 | Обруч 49 | |
| 6 | 150-1013013B | Резиновая трубка III | |
| 7 | 187-1013030B | Сборочный узел охладителя | |
| 8 | A30-1007092 | Шайба | |
| 9 | Q40312 | Шайба 12 | |
| 10 | 186-1013016 | Болт | |
| 11 | 56562-S36 | Болт 7/16-14X1.5 | |
| 12 | 186-1013017 | Болт | |
| 13 | G4200-1013040A | Сварная трубка впуска воды | |
| 14 | G5200-1013045B | Соединение маслопроводящей всасывающей трубки | |
| 15 | Q/YC149-27 | Составная уплотнительная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
