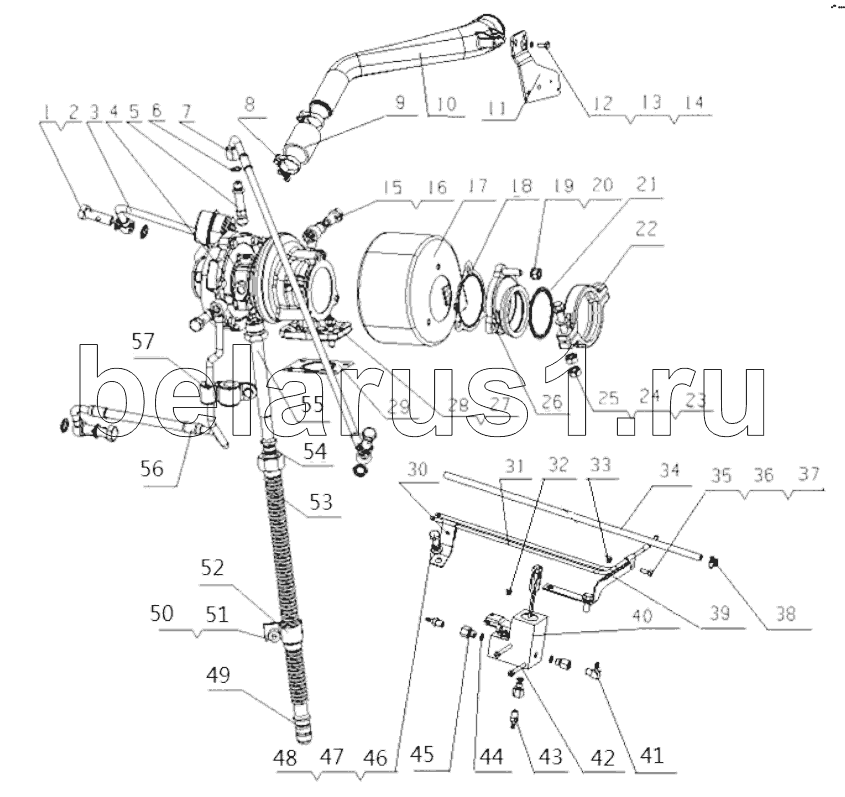

Каталог запасных частей к технике: Yuchai YC4G180N-40. G2JFA-1118000/01 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L4400-3509007 | Полый болт для воды | |
| 2 | Q/YC901-3C14 | Шайба 14 | |
| 3 | G1A00-1118007 | Turbocharger water outlet pipe | |
| 4 | G2R00-1118100A | Turbocharger | |
| 5 | E0800-1118031B | Масловпускное соединение | |
| 6 | Q/YC901-3C12 | Шайба 12 | |
| 7 | G2A00-1118240 | Шланг подачи масла | |
| 8 | Q/YC147.1-63 | Петля обруча 63 | |
| 9 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора | |
| 10 | G2CFA-1118021 | Air compressor outlet connecting pipe | |
| 11 | G2CFA-1118026B | Air compressor outlet connecting pipe bracket | |
| 12 | Q150B0820 | Болт М8х20 | |
| 13 | Q40208 | Шайба 8 | |
| 14 | Q40308 | Шайба 8 | |
| 15 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 16 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 17 | E2100-1118403B | Turbine thermal shroud | |
| 18 | E0803-1118003 | Шайба выходной турбины | |
| 19 | 150-1118001 | Шпилька | |
| 20 | K6000-1008206 | Гайка | |
| 21 | G0100-1118073A | Прокладка | |
| 22 | G0100-1118504 | Turbine rear snap ring | |
| 23 | Q1841045TF2 | Болт M10x45 | |
| 24 | Q40110 | Шайба 10 | |
| 25 | Q340B10 | Гайка М10 | |
| 26 | G2A00-1118402A | Сустав выпуска турбины | |
| 27 | E0200-1118013 | Гайка M8 | |
| 28 | E0800-1118011 | Резьбовая шпилька | |
| 29 | G2J00-1118002 | Turbocharger gasket | |
| 30 | G2J00-1118903 | Connecting pipe bracket | |
| 31 | G2J00-1118902 | Gas bypass control valve connecting pipe | |
| 32 | Q40210 | Шайба 10 | |
| 33 | Q340B06 | Гайка М6 | |
| 34 | G5900-1008019A | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 35 | Q150B0616 | Болт M6x16 | |
| 36 | Q40106 | Шайба 6 | |
| 37 | Q40306 | Шайба 6 | |
| 38 | Q676B12 | Петля обруча 12 | |
| 39 | G2J00-1118904 | Connecting pipe bracket | |
| 40 | J5700-1118080 | Клапан контроля прохода выхлопного газа | |
| 41 | G3900-1113031 | Компенсационный сустав регулятора давления | |
| 42 | Q218B0680TF2 | Bolt M6X80 | |
| 43 | G4200-1008013 | Вентиляционный соеденитель | |
| 44 | YC208-A00900F | Уплотнительное кольцо 1.8x9 | |
| 45 | J5700-1118082B | Соеденитель клапана контроля прохода выхлопного газа | |
| 46 | Q150B1020 | Болт M10x20 | |
| 47 | Q40310 | Шайба 10 | |
| 48 | Q40110 | Шайба 10 | |
| 49 | YC208-B01700F | Уплотнительное кольцо 2,65x17 | |
| 50 | 340-3701033 | Промежуточное кольцо | |
| 51 | E0200-1118051 | Шайба | |
| 52 | E0800-1118350 | Зажим трубы в сборе | |
| 53 | G2A00-1118340 | Трубки возврата масла турбоускорителя | |
| 54 | Q/YC901-3C18 | Шайба 18 | |
| 55 | E0800-1118055D | Сустав возврата масла от турбоускорителя | |
| 56 | G2R00-1118006 | Turbocharger water inlet pipe | |
| 57 | J42H1-1118270 | Pipe clamp subassembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
