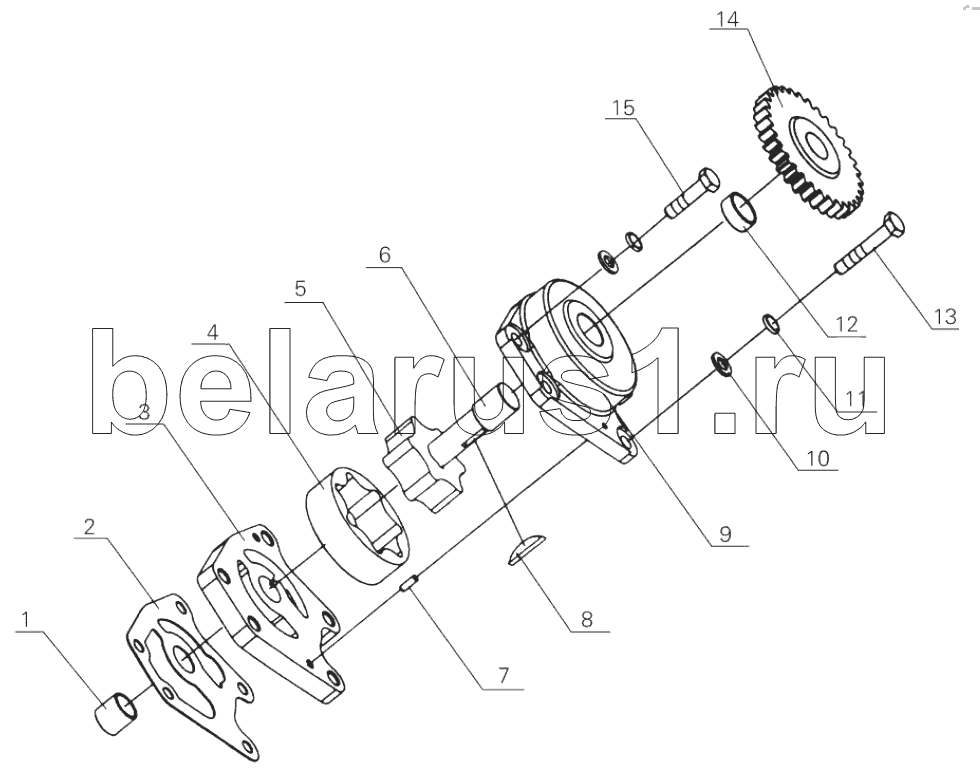

Каталог запасных частей к технике: Yuchai YC4D. D30-1011000 Oil pump assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 530-1011034 | Втулка вала привода масляного насоса (II) | |
| 2 | D30-1011041A | Gasket | |
| 3 | D30-1011031 | Oil pump cover | |
| 4 | D30-1011053 | Outer rotor | |
| 5 | D30-1011052 | Inner rotor | |
| 6 | D30-1011051 | Oil pump shaft | |
| 7 | Q5220412 | Pin A4x12 | |
| 8 | Q5500419 | Key 4x13 | |
| 9 | D30-1011035 | Oil pump body | |
| 10 | Q40108 | Шайба 8 | |
| 11 | Q40308 | Шайба 8 | |
| 12 | 530-1011033 | Втулка вала привода масляного насоса | |
| 13 | Q150B0845TF2 | Болт M8x45 | |
| 14 | D30-1011011 | Oil pump driven gear | |
| 15 | Q150B0832TF2 | Болт M8x32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
