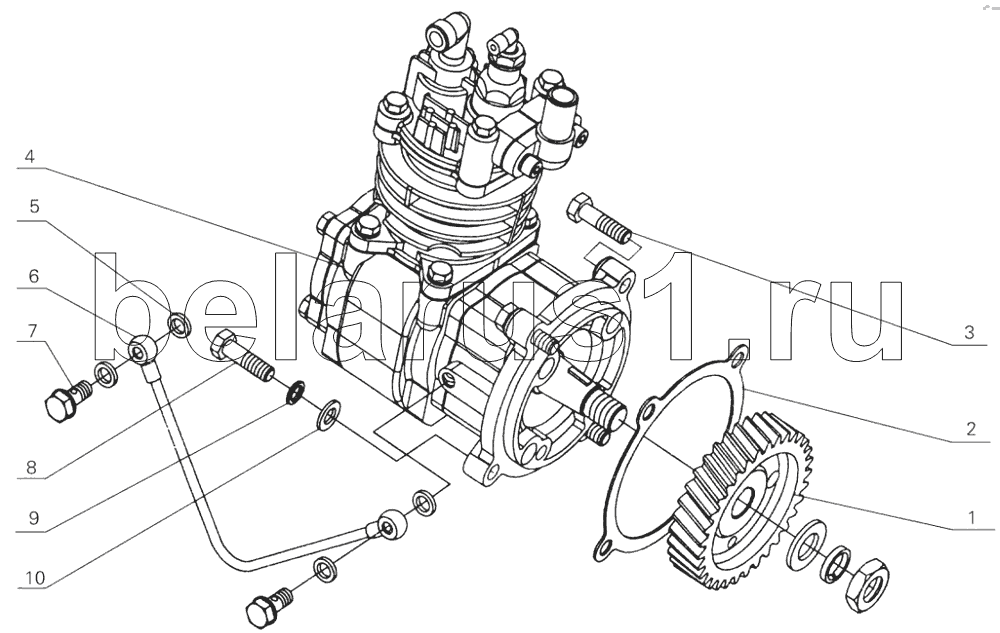

Каталог запасных частей к технике: Yuchai YC4D. D0200-3509000 Air compressor assembly
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D30-3509011 | Шестерня воздушного компрессора | |
| 2 | D30-3509001A | Прокладка воздушного компрессора | |
| 3 | Q151B1030 | Болт M10x1x30 | |
| 4 | D30-3509010A | Air compressor | |
| 5 | Q/YC149-8 | Комбинированная уплотнительная шайба 8 | |
| 6 | D30-3509030 | Air compressor oil inlet pipe welded part | |
| 7 | 6105Q-1007073 | Болт патрубка | |
| 8 | Q150B1035 | Болт M10x35 | |
| 9 | Q40310 | Шайба 10 | |
| 10 | Q40110 | Шайба 10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
