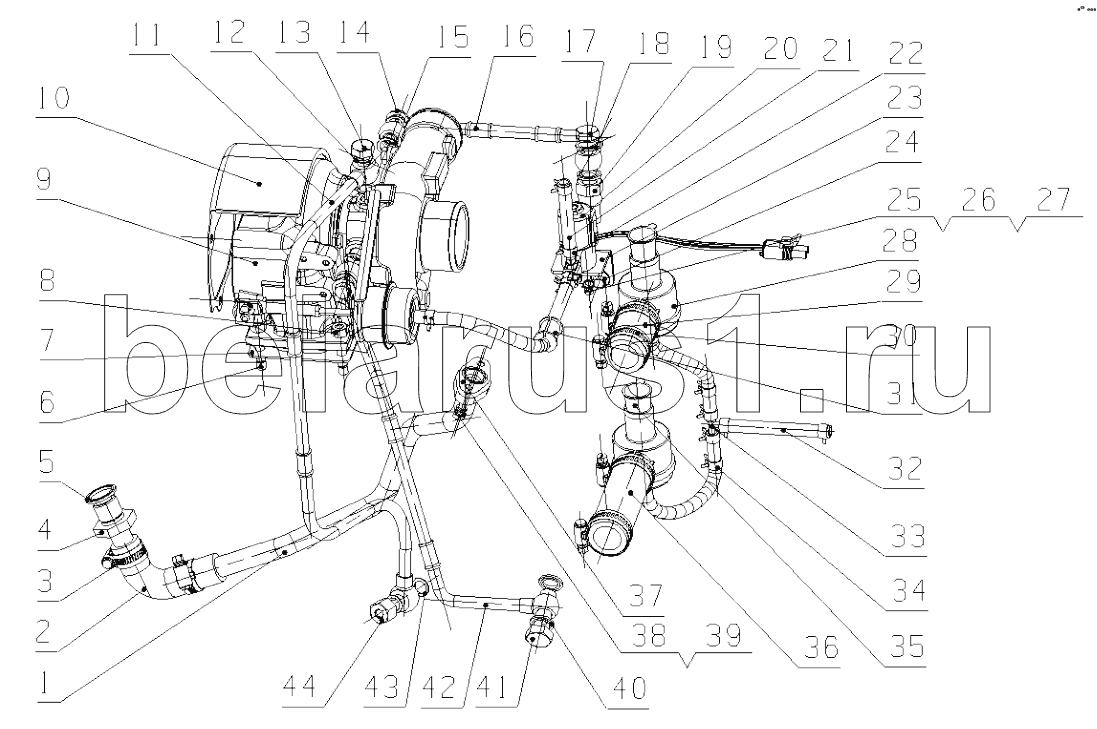

Каталог запасных частей к технике: Yuchai YC4D140N-50. D4G02-1118000 Turbocharger Assembly
MN100-1118E12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| MN100-1118E12 | MN100-1118E12 | Gasket | |
| 1 | D4G02-1118340A | Turbocharger oil return pipe assembly | |
| 2 | D0300-1118053A | Oil return rubber tube | |
| 3 | Q67627 | Кольцевой хомут 27 | |
| 4 | D0200-1118343A | The supercharger oil return connector | |
| 5 | Q/YC149-22 | Комбинированная уплотнительная шайба 22 | |
| 6 | E0200-1118011 | Шпилька | |
| 7 | 1530-1118012B | Прокладка турбонагнетателя | |
| 8 | E0200-1118013 | Гайка M8 | |
| 9 | D4G02-1118100-135 | Turbocharger | |
| 10 | D4DD8-1118403 | Volute heat shield | |
| 11 | D4G02-1118240A | Oil inlet pipe assembly | |
| 12 | Q/YC901-3C12 | Шайба 12 | |
| 13 | E0200-1118202 | Joint bolt | |
| 14 | D0200-1118209 | Oil bolt | |
| 15 | Q/YC901-3C14 | Шайба 14 | |
| 16 | D4G02-1118007A | Turbocharger exhalent siphon | |
| 17 | Q/YC901-1C1415 | Болт M14x1.5 | |
| 18 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 19 | 430-3509037B | Water inlet joint | |
| 20 | MN100-1118940 | Waste gas bypass valve | |
| 21 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 22 | Q673B11 | Петля обруча | |
| 23 | D4300-1118901 | Waste gas bypass valve holder | |
| 24 | Q1840815 | Болт M8x15 | |
| 25 | Q150B0410 | Болт | |
| 26 | Q40304 | Шайба 4 | |
| 27 | Q40104 | Шайба 4 | |
| 28 | MN100-1008E40A | Anti-surge valve | |
| 29 | MN100-1008066SF1 | Anti-surge valve air inlet piping | |
| 30 | Q67612 | Hoop | |
| 32 | G5900-1008019 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 34 | Q673B11 | Петля обруча | |
| 35 | YC4-20 | Rubber cover | |
| 36 | G4R00-1118E10 | Anti-surge valve air joint | |
| 37 | MN100-1118E11 | Gasket | |
| 38 | Q150B0620 | Болт М6х20 | |
| 39 | Q40306 | Шайба 6 | |
| 40 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 | |
| 41 | D4300-1118209 | Oil bolt | |
| 42 | D4G02-1118006A | Turbocharger water inlet | |
| 43 | Q/YC149-14 | Комбинированная уплотнительная шайба 14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
