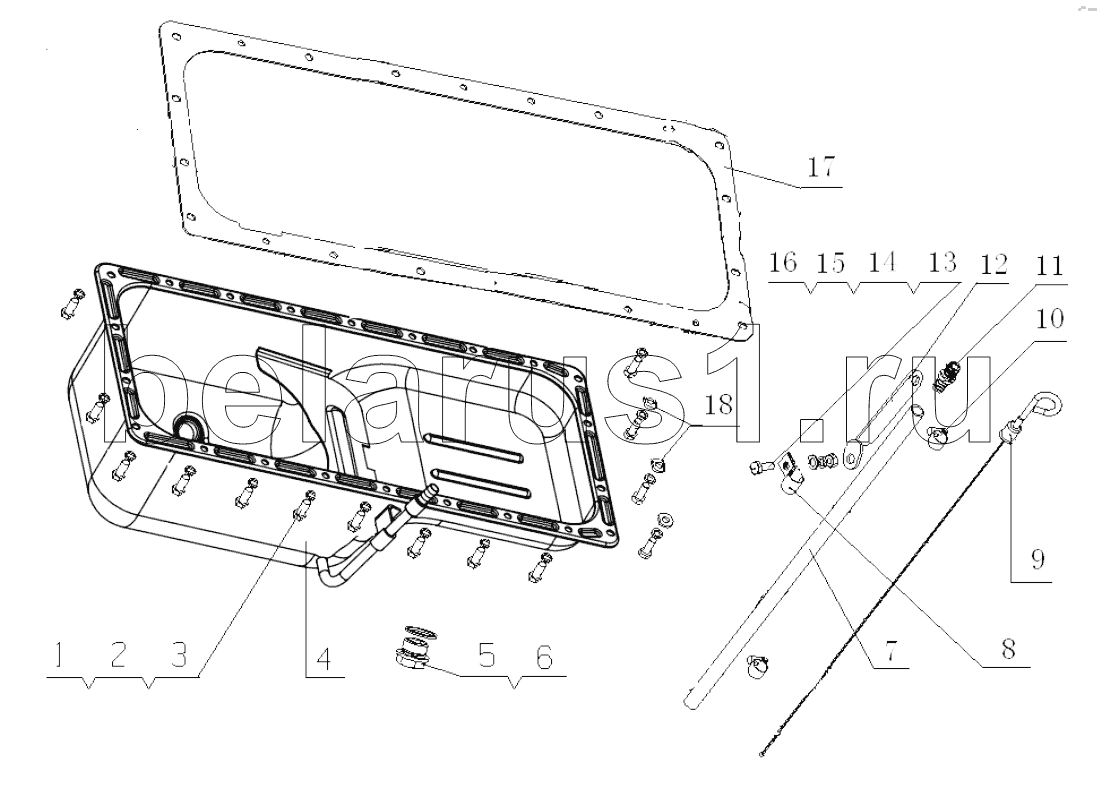

Каталог запасных частей к технике: Yuchai YC4D120-20. D0811-1009000 Oil Sump Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q/YC1820820 | Бoлт M8x20 | |
| 2 | Q40308 | Шайба 8 | |
| 3 | 6105Q-3509013 | Шайба | |
| 4 | D0302-1009040C | Oil sump subassembly | |
| 5 | 6105Q-1009030 | Сливная пробка в сборе | |
| 6 | Q/YC149-27 | Комбинированная уплотнительная шайба 27 | |
| 7 | 383-1002082 | Нейлоновая трубка | |
| 8 | 151-1002082 | Зажим трубки масляного щупа | |
| 9 | Q67616 | Хомут обруча | |
| 10 | D0305-1009050 | Сварной блок масляного щупа | |
| 11 | 155-1009043B | Сиденье масляного щупа | |
| 12 | D0305-1009046 | Кронштейн шланга масляного щупа | |
| 13 | Q340B08 | Гайка М8 | |
| 14 | Q40308 | Шайба 8 | |
| 15 | Q40108 | Шайба 8 | |
| 16 | Q150B0820 | Болт М8х20 | |
| 17 | D30-1009011C | Прокладка масляного поддона | |
| 18 | D30-1009102A | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
