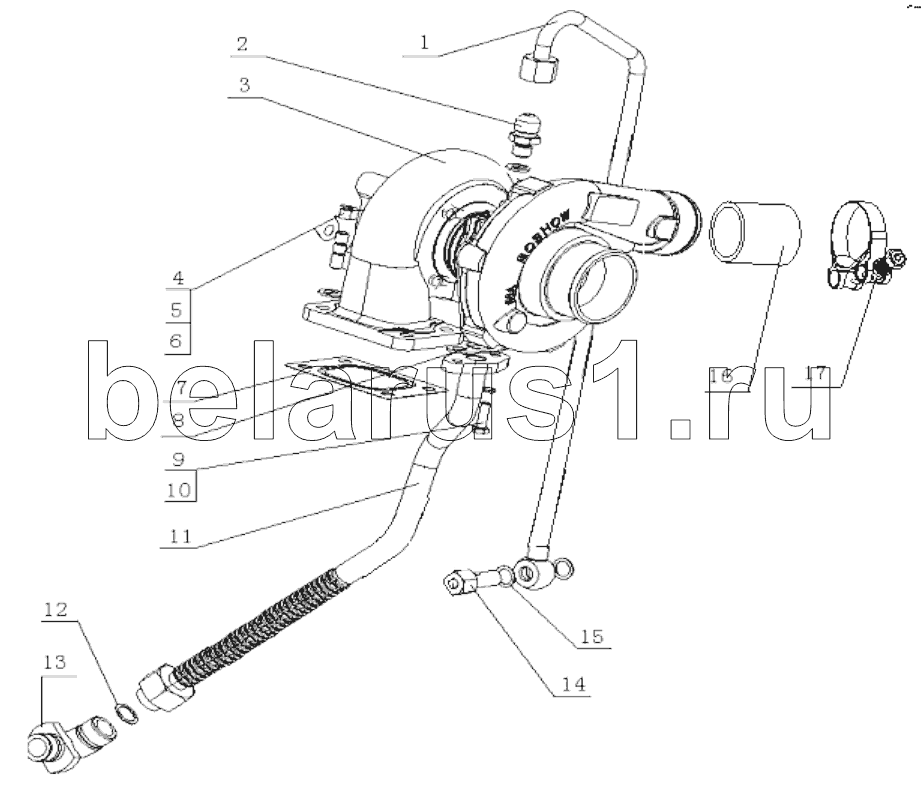

Каталог запасных частей к технике: Yuchai YC4A115Z-T20. A8FW1-1118000/02 Turbocharger Assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D0701-1118250 | Шланг подачи масла | |
| 2 | E0200-1118031A | Входной маслопровод турбонагнетателя | |
| 3 | B9200-1118100A-502 | Turbocharger | |
| 4 | E0200-1118011 | Шпилька | |
| 5 | E0200-1118013 | Гайка M8 | |
| 6 | Q40108 | Шайба 8 | |
| 7 | 1530-1118012 | Прокладка турбонагнетателя | |
| 8 | 150-1118031C | Прокладка | |
| 9 | Q150B0620 | Болт М6х20 | |
| 10 | Q40306 | Шайба 6 | |
| 11 | B9200-1118340A | Turbocharger oil return pipe | |
| 12 | Q/YC901-3C14 | Шайба 14 | |
| 13 | B9200-1118352B | Oil return joint | |
| 14 | D0200-1118031 | Полый болт для масла | |
| 15 | Q/YC901-3C12 | Шайба 12 | |
| 16 | 231-1008018B | Выпускная мягкая трубка воздушного компрессора | |
| 17 | Q/YC147.1-63 | Петля обруча 63 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
