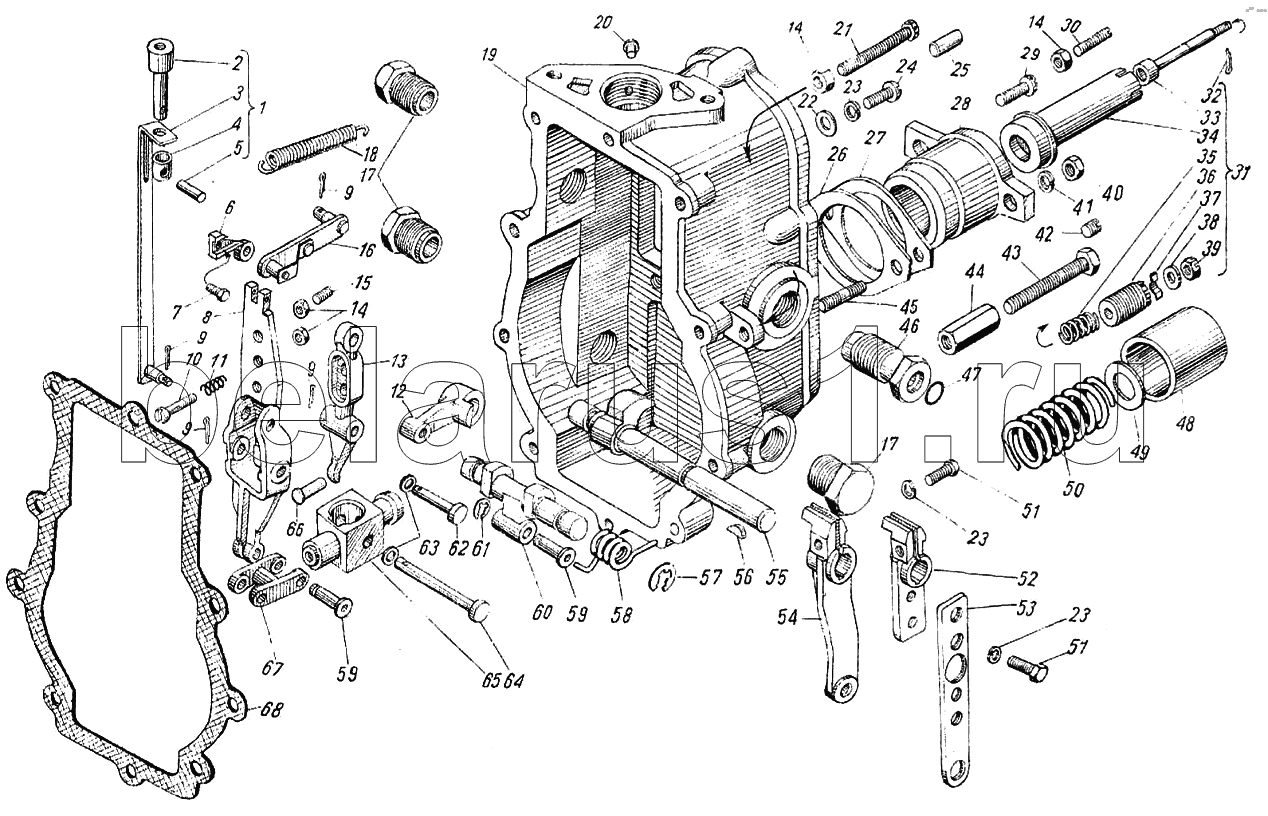

Каталог запасных частей к технике: ЯЗДА ТНВД-363, 373. Крышка регулятора
923.1110020-40
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923.1110020-40 | 923.1110020-40 | Крышка регулятора в сборе | |
| 1 | 921.1110911 | Тяга с наконечником в сборе | |
| 2 | 921.1110812 | Наконечник штока | |
| 3 | 921.1110915 | Тяга с пальцем | |
| 4 | 921.1110909 | Втулка упорная | |
| 5 | 320-888624 | Штифт | |
| 6 | 92.1110460-10 | Поводок | |
| 7 | 1/09776/11 | Болт М5х12 | |
| 8 | 921.1110164-10 | Рычаг регулятора | |
| 8 | 921.11110160 | Рычаг регулятора в сборе | |
| 9 | 320.88853 | Шплинт 2х15 | |
| 10 | 92.1110388-20 | Винт регулировочный корректора | |
| 11 | 92.1110176-20 | Пружина обратного корректора | |
| 12 | 92.1110569 | Поводок кривошипа | |
| 13 | 92.1110267-10 | Рычаг обратного корректора | |
| 14 | 1/58962/11 | Гайка М6 | |
| 15 | 320.22020 | Винт М6х18 | |
| 16 | 92.1110030-10 | Тяга рейки с планкой пружинной в сборе | |
| 17 | 92.1110189 | Втулка | |
| 18 | 92.1110448 | Пружина рейки | |
| 19 | 921.1110024-40 | Крышка регулятора | |
| 20 | 320.88146 | Винт М5 | |
| 21 | 320-88019 | Болт регулировочный М6х40 | |
| 22 | 1/26397/01 | Шайба Ф6х11 | |
| 23 | 1/05164/77 | Шайба пружинная 6 | |
| 24 | 320.88148 | Винт М6 | |
| 25 | 258639-П | Штифт | |
| 26 | 92.1110117 | Прокладка регулировочная гильзы | |
| 27 | 92.1110117-10 | Прокладка регулировочная гильзы | |
| 28 | 922.1110116 | Гильза главной пружины | |
| 29 | 320.88149 | Винт М6 | |
| 30 | 320.22021 | Винт М6х30 | |
| 31 | 922.1110170-10 | Корректор регулятора в сборе | |
| 32 | 1/07950/01 | Шплинт 1,5х10 | |
| 33 | 922.1110412 | Корректор | |
| 34 | 922.1110179 | Корпус пружины корректора | |
| 35 | 92.1110414-10 | Пружина корректора | |
| 36 | 922.1110177 | Гайка корректора | |
| 37 | 922.1110461 | Стопор | |
| 38 | 870601-П | Шайба 5 | |
| 39 | 870518-П | Гайка М5 | |
| 40 | 1/61008/21 | Гайка М8 | |
| 41 | 1/05166/77 | Шайба Ф8 | |
| 42 | 320-88136 | Винт М6х9 | |
| 43 | 320-88015 | Болт М6 | |
| 44 | 922.1110029 | Гайка М6 | |
| 45 | 320-88231 | Шпилька М8х25 | |
| 46 | 92.1110188 | Втулка | |
| 47 | 236-1110394 (25 3111 0239) | Кольцо уплотнительное оси кулисы | |
| 48 | 922.1110166 | Стакан главной пружины | |
| 49 | 922.1110960 | Прокладка регулировочная главной пружины | |
| 50 | 922.1110114-20 | Пружина главная регулятора | |
| 51 | 1/09022/21 | Болт М6х16 | |
| 52 | 92.1110184-90 | Рычаг управления регулятором | |
| 53 | 92.1110207 | Рычаг прицепной | |
| 54 | 92.1110184-40 | Рычаг управления регулятором | |
| 55 | 922.1110182-30 | Ось рычага управления с кулачком в сборе | |
| 56 | 314003-П | Шпонка | |
| 57 | 1/10879/76 | Шайба стопорная 7 | |
| 58 | 923.1110237 | Пружина кривошипа регулятора | |
| 59 | 92.1110238 | Палец кривошипа | |
| 60 | 92.1110234 | Кривошип регулятора | |
| 61 | 320-88967 | Кольцо пружинное упорное | |
| 62 | 320-88903 | Палец | |
| 63 | 1/26397/01 | Шайба Ф6х11 | |
| 64 | 320.33001 | Палец | |
| 65 | 922.1110168 | Ползун рычага регулятора | |
| 66 | 92.1110174-10 | Толкатель обратного корректора | |
| 67 | 92.1110433 | Серьга | |
| 68 | 92.1110016-11 | Прокладка крышки регулятора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
