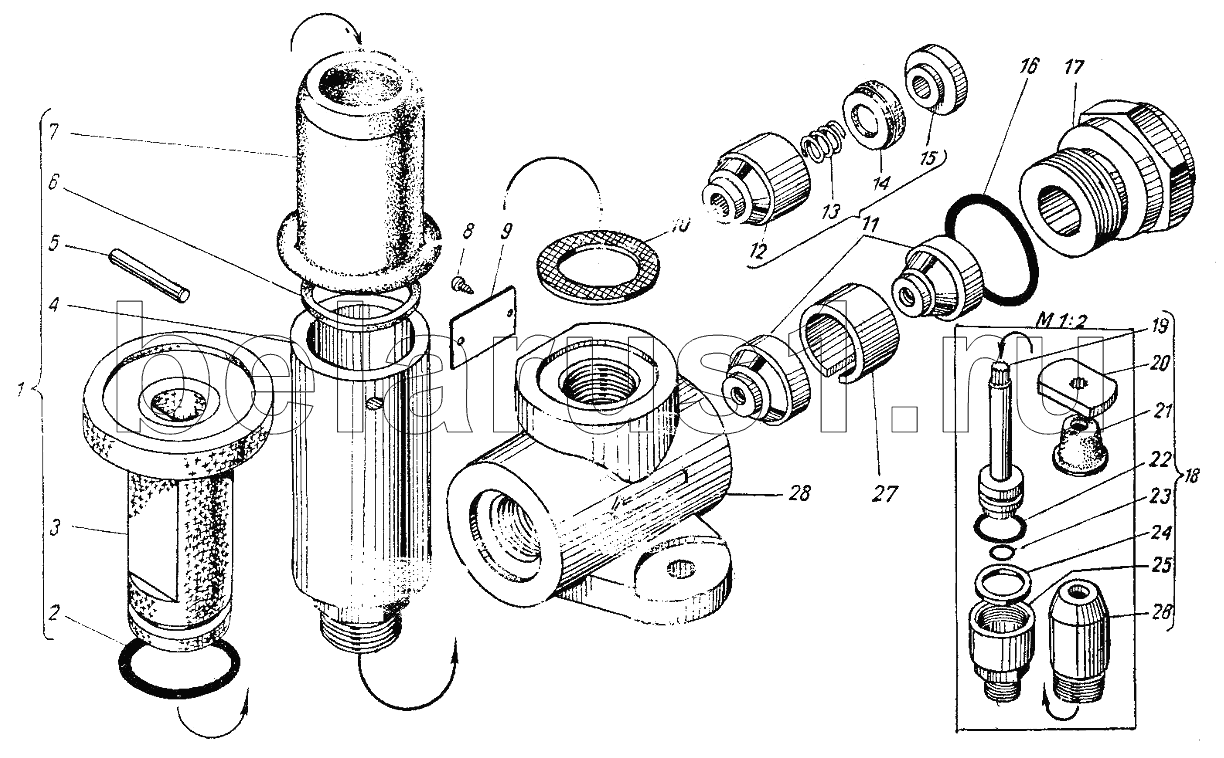

Каталог запасных частей к технике: ЯЗДА ТНВД-323, 324, 327. Насос предпусковой прокачки топлива
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 37.1133010 | Насос ручной прокачки топлива | |
| 2 | 33.1106379 | Кольцо уплотнительное | |
| 3 | 33.1106376-10 | Поршень | |
| 4 | 37.1133014 | Цилиндр насоса ручной прокачки топлива | |
| 5 | 320-88602 | Штифт | |
| 6 | 33.1106377 | Прокладка | |
| 7 | 33.1106920 | Чехол защитный | |
| 8 | 33.1111910 | Гвоздь нарезной | |
| 9 | 37.3904018 | Табличка | |
| 10 | 320-88754 | Прокладка 16х22х1,5 | |
| 11 | 37.1141040 | Клапан насоса | |
| 12 | 37.1141046 | Корпус клапана | |
| 13 | 37.1141052 | Пружина клапана | |
| 14 | 37.1141062 | Клапан | |
| 15 | 37.1141058 | Седло | |
| 16 | 37.1141342 | Кольцо уплотнительное | |
| 17 | 37.1141074 | Ввертыш | |
| 18 | 236-1106288-В | Насос топливопрокачивающий в сборе | |
| 19 | 236-1106298-Е | Поршень насоса в сборе | |
| 20 | 236-1106314-В | Рукоятка | |
| 21 | 236-1106342 | Колпачок защитный | |
| 22 | 236-1110479 | Кольцо уплотнительное | |
| 23 | 2531113053 | Кольцо 006-010-25-2-1 | |
| 24 | 236-1106306-Б | Кольцо | |
| 25 | 236-1106324-Г | Корпус цилиндра | |
| 26 | 236-1106292-Е | Цилиндр топливоподкачивающего насоса | |
| 27 | 37.1141079 | Кольцо | |
| 28 | 37.1141024 | Корпус |
