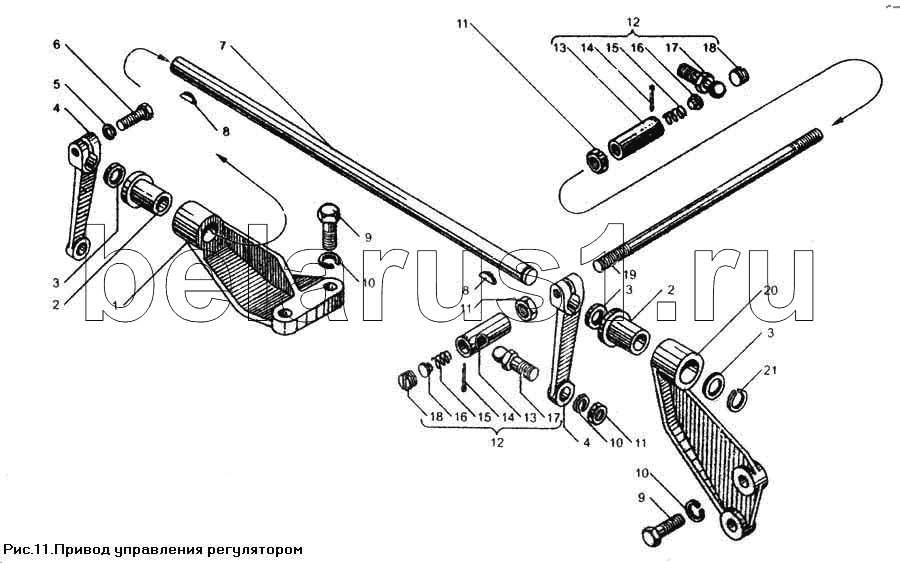

Каталог запасных частей к технике: ЯМЗ-850. Привод управления регулятором
1
2
2
3
3
3
4
4
5
6
7
9
9
10
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 850.1108038 | 850.1108038 | Кронштейн левый в сборе | |
| 850.1108136 | 850.1108136 | Кронштейн правый в сборе | |
| 1 | 850.1108039 | Кронштейн левый | |
| 2 | 740.1108040 | Втулка | |
| 2 | 840.1108040 | Втулка | |
| 3 | 312328-П29 | Шайба | |
| 4 | 840.1108072 | Рычаг привода | |
| 5 | 252134-П2 | Шайба пружинная | |
| 6 | 201422-П29 | Болт М6х25 | |
| 7 | 850.1108045 | Вал привода управления регулятором | |
| 9 | 201460-П29 | Болт М8х30 | |
| 10 | 252135-П2 | Шайба пружинная | |
| 11 | 250510-П29 | Гайка | |
| 12 | 840.1108054 | Наконечник с шаровым пальцем в сборе | |
| 13 | 204-1108056 | Наконечник | |
| 14 | 258003-П29 | Шплинт | |
| 15 | 204-1108058 | Пружина | |
| 16 | 204-1108059 | Сухарь | |
| 17 | 840.1108061 | Палец шаровой | |
| 18 | 204-1108060 | Пробка | |
| 19 | 850.1108051 | Тяга | |
| 20 | 850.1108138 | Кронштейн правый | |
| 21 | 850.1108047 | Кольцо запорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
