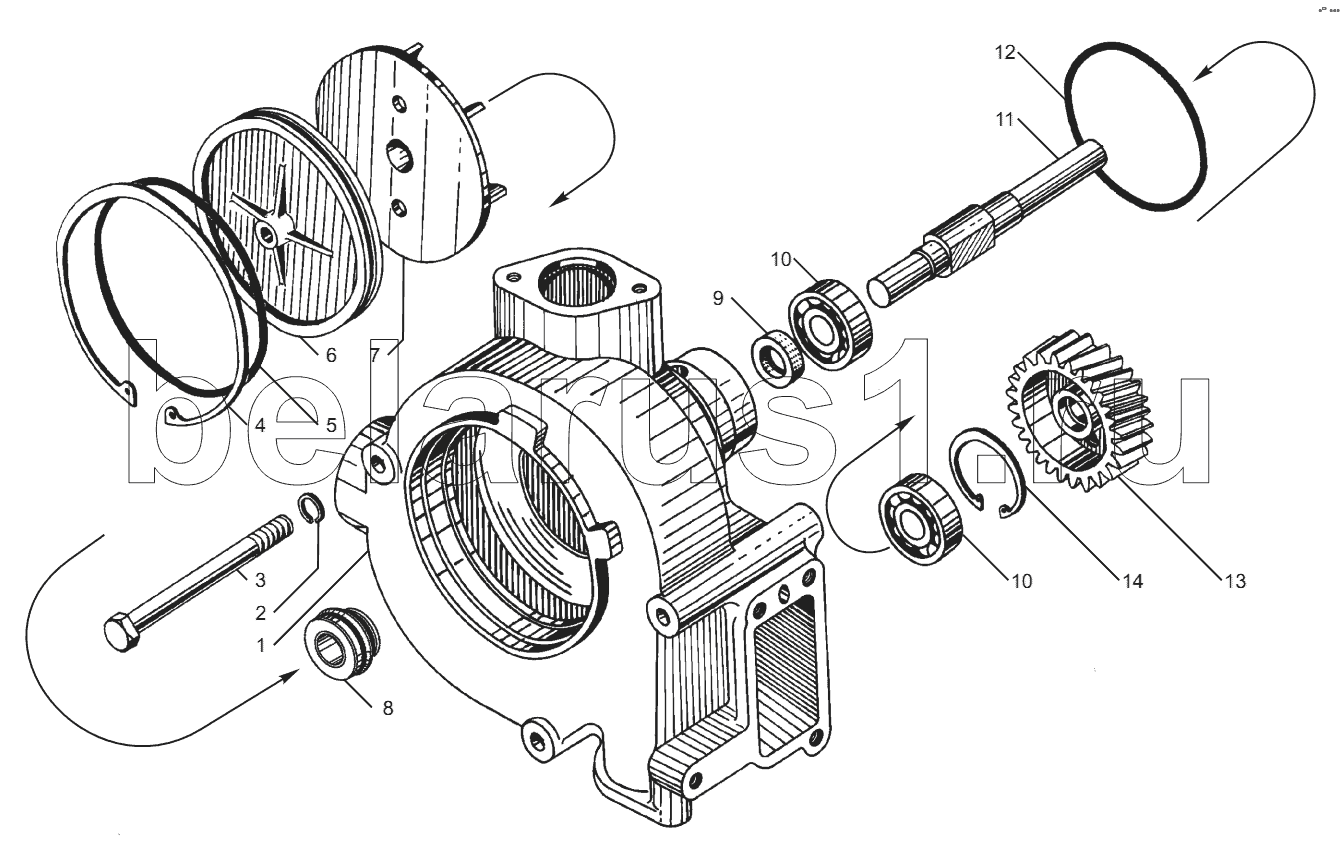

Каталог запасных частей к технике: ЯМЗ-850.10. Насос водяной
850.1307010-01
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 850.1307010-01 | 850.1307010-01 | Насос водяной в сборе | |
| 1 | 850.1307015-10 | Корпус | |
| 2 | 252137-П2 | Шайба пружинная | |
| 3 | 200411-П29 | Болт | |
| 4 | 850.1307033 | Кольцо стопорное | |
| 5 | 2531112308 | Кольцо 130-140-46-2-1 | |
| 6 | 840.1307045-01 | Крышка | |
| 7 | 850.1307032 | Крыльчатка | |
| 8 | 8.8716 | Уплотнения торцовое «КАСО» AAHU 19x40/44x11 QPFNQ | |
| 9 | 850.1307090 | Манжета в сборе | |
| 10 | 4612123774 | Подшипник 304А | |
| 11 | 850.1307023 | Валик насоса | |
| 12 | 2531112198 | Кольцо 089-095-36-2-1 | |
| 13 | 850.1307070 | Шестерня | |
| 14 | 8401.1307136 | Кольцо стопорное |
