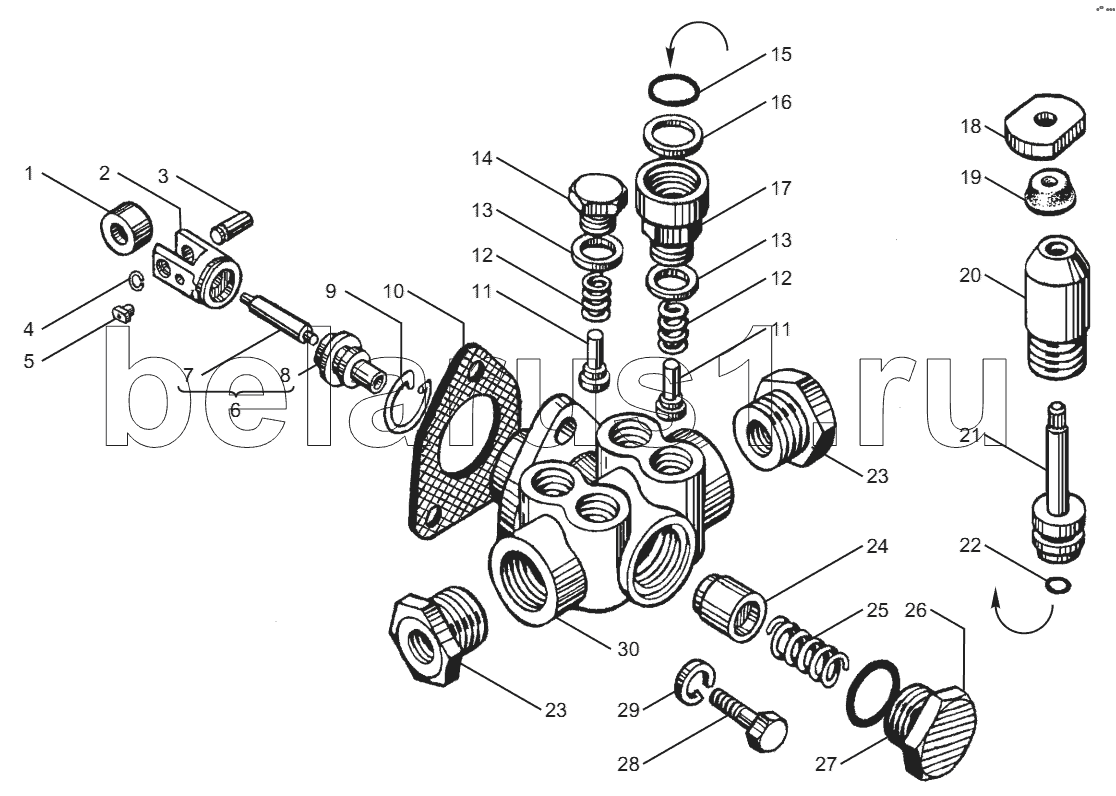

Каталог запасных частей к технике: ЯМЗ-850.10. Насос топливоподкачивающий
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 44.1106010-01 | 44.1106010-01 | Насос топливоподкачивающий в сборе | |
| 236-1106288-В | 236-1106288-В | Насос топливоподкачивающий в сборе | |
| 42.1106238 | 42.1106238 | Толкатель топливоподкачивающего насоса | |
| 1 | 42.1106242-10 | Ролик толкателя | |
| 2 | 42.1106240-20 | Толкатель поршня | |
| 3 | 42.1106244-10 | Ось ролика | |
| 4 | 37.1106327 | Кольцо запорное | |
| 5 | 236-1106246-Б | Сухарь толкателя | |
| 6 | 33.1106222 | Шток толкателя со втулкой в сборе | |
| 7 | 33.1106338 | Шток | |
| 8 | 33.1106223 | Втулка | |
| 9 | 236-1106256 | Кольцо стопорное | |
| 10 | 240-1106285-01 | Прокладка | |
| 11 | 236-1106264 | Клапан топливоподкачивающего насоса | |
| 12 | 33.1106272 | Пружина клапана | |
| 13 | 852212 | Шайба | |
| 14 | 37.1106031 | Пробка клапана | |
| 15 | 236-1106380 | Кольцо уплотнительное | |
| 16 | 236-1106306-Б | Кольцо | |
| 17 | 236-1106324-Г | Корпус цилиндра | |
| 18 | 236-1106314-В | Рукоятка | |
| 19 | 236-1106342 | Колпачок защитный | |
| 20 | 236-1106292-Е | Цилиндр топливопрокачивающего насоса | |
| 21 | 236-1106298-Е | Поршень топливопрокачивающего насоса со штоком в сборе | |
| 22 | 2531112053 | Кольцо 006-010-25-2-1 | |
| 23 | 60.1111045 | Ввертыш | |
| 24 | 33.1106228 | Поршень насоса | |
| 25 | 33.1106232-02 | Пружина поршня | |
| 26 | 44.1106234-12 | Пробка пружины | |
| 27 | 175.1111166 | Кольцо уплотнительное | |
| 27 | 33.1112342 | Кольцо уплотнительное | |
| 28 | 1/09024/21 | Болт М6х20 | |
| 29 | 1/05164/77 | Шайба | |
| 30 | 44.1106013-10 | Корпус насоса с седлом клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
