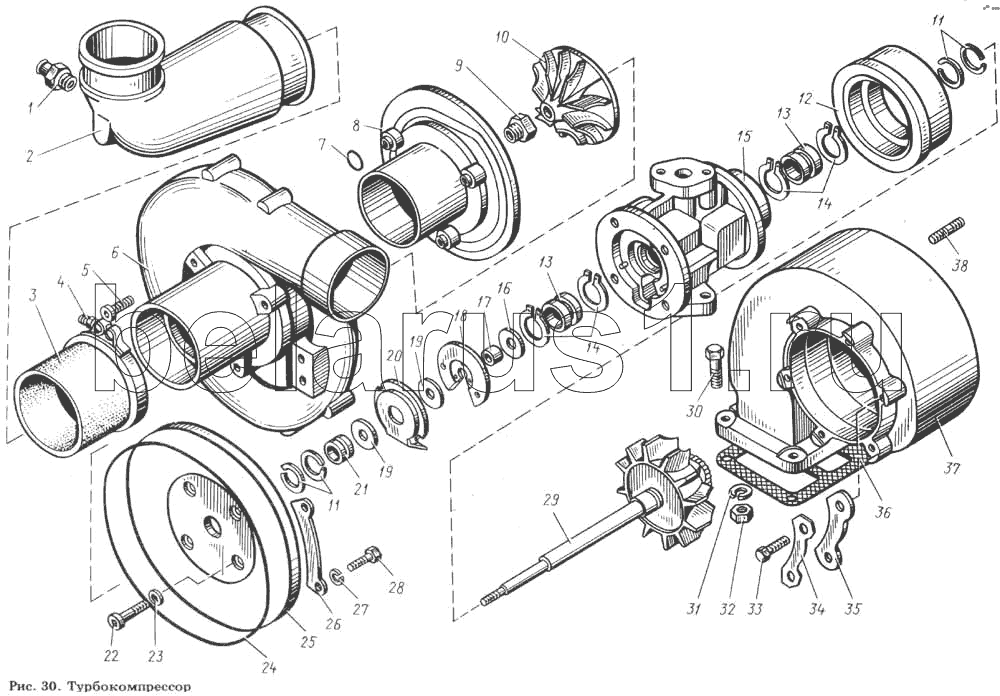

Каталог запасных частей к технике: ЯМЗ-8423.10. Турбокомпрессор

1

2

3

4

5

6

7

8

9

10

11

11

12

13

13

14

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
К36-4070/39.22	К36-4070/39.22		Турбокомпрессор в сборе
1	236-1306082		Штуцер трубки слива масла
2	8423.1118208-30		Патрубок подвода возду-ха
3	240-1115048		Рукав
4	240Н-1115138		Хомут в сборе
5	61 1103 0870		Винт
6	39 9672 3015		Крышка корпуса компрессора
7	61 1740 5084		Шайба
8	39 9672 3020		Корпус компрессора
9	39 9266 2002		Гайка
10	39 9290 2011		Колесо компрессора
11	39 9310 0022		Кольцо пружинное
12	39 9210 2012		Тепловой экран
13	39 9233 1002		Втулка подшипника
14	39 9340 1002		Кольцо стопорное
15	39 9686 1002		Корпус подшипников
16	39 9210 0050		Маслоотражатель
17	39 9200 0900		Кольцо распорное
18	39 9323 1002		Фланец упорный
19	39 9200 2012		Кольцо упорное
20	39 9480 1003		Экран маслосбрасывающий
21	39 9243 0012		Втулка уплотнительная
22	39 9220 0000		Винт
23	39 9200 1005		Шайба
24	39 9450 0012		Кольцо уплотнительное
25	39 9213 4002		Крышка корпуса подшипников
26	39 9310 1012		Пластина упорная
27	61 1740 5082		Шайба
28	61 1103 6183		Болт
29	39 9112 2004		Ротор
30	201684-П29		Болт
31	312300-П2		Шайба
32	250517-П29		Гайка
33	61 1103 0873		Болт
34	39 9400 1022		Пластина стопорная
35	39 9320 1022		Пластина упорная
36	238Ф-1118158	Заказать	Прокладка корпуса турбины
37	39 9692 3511		Корпус турбины
38	310437-П		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
