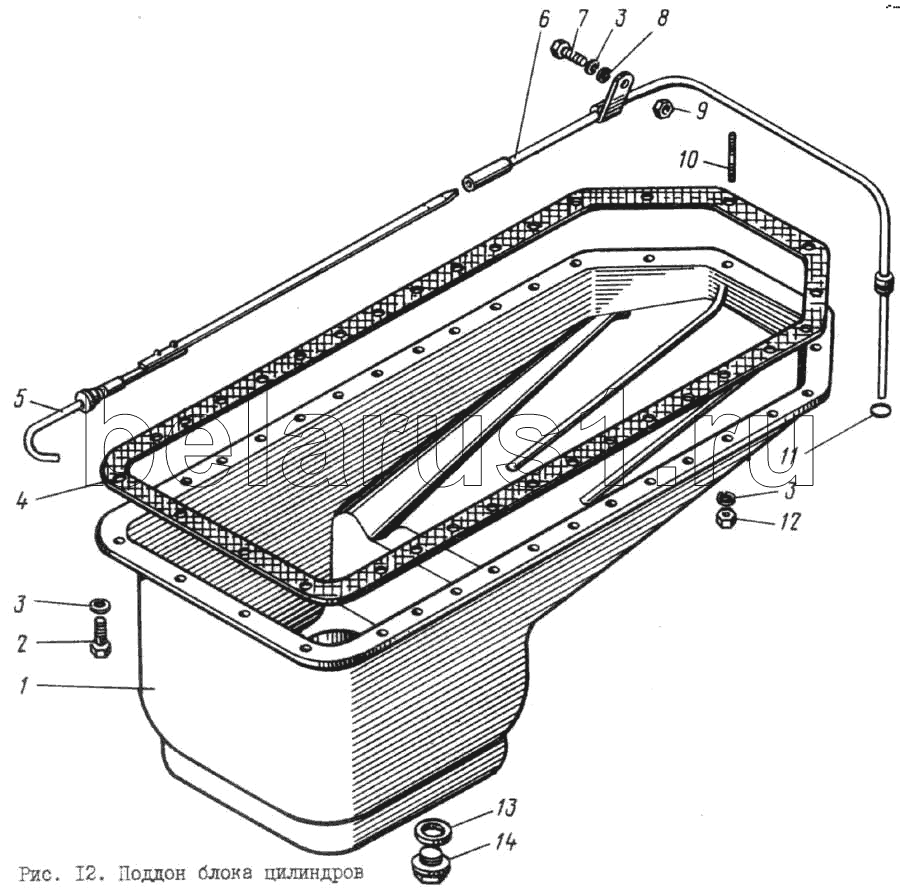

Каталог запасных частей к технике: ЯМЗ-8421.10. Поддон блока цилиндров
1
2
3
3
3
4
5
6
8
9
10
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8421.1011014 | 8421.1011014 | Насос масляный в сборе | |
| 8424.1009059 | 8424.1009059 | Трубка направляющая указателя | |
| 840.1009080 | 840.1009080 | Уплотнитель указателя | |
| 1 | 842.1009010-20 | Поддон в сборе | |
| 2 | 201458-П29 | Болт М8х25 | |
| 3 | 252135-П2 | Шайба пружинная | |
| 4 | 842.1009072 | Прокладка поддона | |
| 5 | 842.1009050 | Указатель уровня масла | |
| 6 | 842.1009059 | Трубка направляющая указателя | |
| 8 | 252005-П29 | Шайба плоская | |
| 9 | 250510-П29 | Гайка | |
| 10 | 216526-П29 | Шпилька | |
| 12 | 250511-П29 | Гайка | |
| 13 | 312473-П | Прокладка | |
| 14 | 316109-П29 | Пробка |
