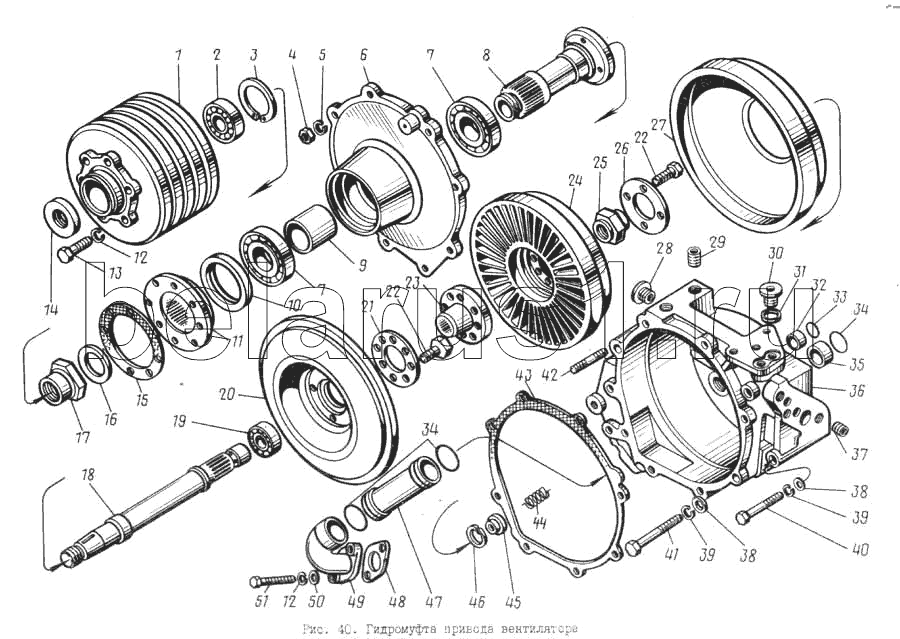

Каталог запасных частей к технике: ЯМЗ-8421.10. Гидромуфта привода вентилятора
1
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 841.1318020 | 841.1318020 | Ведущий и ведомый вал гидромуфты в сборе | |
| 842.1319010 | 842.1319010 | Включатель гидромуфты | |
| 841.1318010 | 841.1318010 | Гидромуфта привода вентилятора в сборе | |
| 84211.1318010 | 84211.1318010 | Гидромуфта привода вентилятора в сборе | |
| 1 | 841.1318176 | Шкив привода гидромуфты | |
| 1 | 84211.1318176 | Шкив привода гидромуфты | |
| 2 | 206А | Подшипник | |
| 3 | 236-1307081 | Кольцо запорное | |
| 4 | 250517-П29 | Гайка | |
| 5 | 252136-П2 | Шайба 10 пружинная | |
| 6 | 841.1318075 | Корпус подшипников | |
| 7 | 6-209А | Подшипник | |
| 8 | 841.1318030 | Вал ведущий | |
| 9 | 841.1318036 | Втулка распорная | |
| 10 | 841.1318166 | Манжета в сборе | |
| 11 | 841.1318178 | Ступица шкива | |
| 12 | 252135-02 | Шайба | |
| 13 | 201462-П29 | Болт М8х35 | |
| 14 | 841.1318186 | Манжета в сборе | |
| 15 | 841.1318182 | Прокладка шкива | |
| 16 | 312332-П2 | Шайба | |
| 17 | 311449-П29 | Гайка | |
| 18 | 841.1318040 | Вал ведомый | |
| 19 | 105 | Заказать | Подшипник шариковый радиальный однорядный 25х47х12 |
| 20 | 841.1318032 | Колесо ведущее | |
| 21 | 841.1318048 | Кольцо упорное | |
| 22 | 310052-П | Болт | |
| 23 | 841.1318050 | Ступица ведомого колеса | |
| 24 | 841.1318046 | Колесо ведомое | |
| 25 | 311908-П29 | Гайка | |
| 26 | 841.1318049 | Кольцо упорное | |
| 27 | 841.1318054 | Кожух | |
| 28 | 316603-П29 | Ввертыш | |
| 29 | 316620-П29 | Ввертыш | |
| 30 | 316106-П29 | Пробка | |
| 31 | 312326-П | Шайба 14 | |
| 32 | 841.1318290 | Втулка маслоподводящего канала | |
| 35 | 841.1318292 | Втулка маслоотводящего канала | |
| 36 | 841.1318090 | Корпус-кронштейн | |
| 37 | 316601-П29 | Ввертыш | |
| 38 | 252007-П29 | Шайба плоская | |
| 39 | 252137-П2 | Шайба пружинная | |
| 40 | 200404-П29 | Болт | |
| 41 | 200412-П29 | Болт | |
| 42 | 216554-П29 | Шпилька | |
| 43 | 841.1318078 | Прокладка корпуса | |
| 44 | 841.1318100 | Пружина уплотнителя | |
| 45 | 841.1318098 | Уплотнитель подвода масла | |
| 46 | 841.1318097 | Кольцо запорное | |
| 47 | 841.1318130 | Трубка сливная | |
| 48 | 201-1306075-А | Прокладка | |
| 49 | 841.1318196 | Патрубок сливной | |
| 50 | 252005-П29 | Шайба плоская | |
| 51 | 200270-П29 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
