Каталог запасных частей к технике: ЯМЗ-8401.10. Турбокомпрессор ТКР-11
1
2
2
2
3
4
5
6
6
6
7
8
9
9
10
11
12
13
15
16
16
17
18
19
20
21
21
22
22
23
24
24
26
27
28
29
31
32
33
34
36

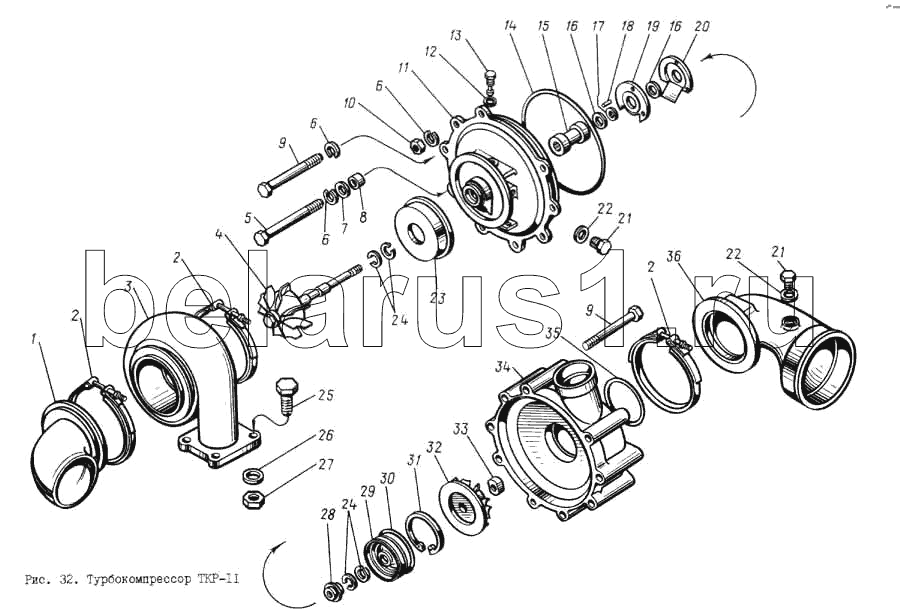

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8401.1118080-10 | 8401.1118080-10 | Ротор в сборе | |
| 8401.1118011 | 8401.1118011 | Турбокомпрессор левый в сборе | |
| 8401.1118010 | 8401.1118010 | Турбокомпрессор правый в сборе | |
| 1 | 8401.1118256 | Патрубок выпускной в сборе | |
| 2 | 8401.1118444 | Хомут в сборе | |
| 3 | 8401.1118154 | Корпус турбины | |
| 4 | 8401.1118086 | Колесо турбины с валом в сборе | |
| 5 | 200470-П29 | Болт | |
| 6 | 252136-П2 | Шайба 10 пружинная | |
| 7 | 252006-П29 | Шайба плоская | |
| 8 | 8401.1118218 | Втулка | |
| 9 | 200468-П29 | Болт | |
| 10 | 250517-П29 | Гайка | |
| 11 | 8401.1118024 | Корпус подшипника | |
| 12 | 312482-П34 | Шайба | |
| 13 | 8401.1118036 | Болт-стопор | |
| 15 | 8401.1118030 | Втулка ротора | |
| 16 | 8401.1118270 | Шайба упорная | |
| 17 | 8401.1118268 | Шайба распорная | |
| 18 | 258364-П | Штифт 3х18 | |
| 19 | 8401.1118271 | Подшипник упорный | |
| 20 | 8401.1118180-10 | Экран маслосбрасывающий | |
| 21 | 316154-П29 | Пробка | |
| 22 | 312326-П | Шайба 14 | |
| 23 | 8401.1118294 | Проставка корпуса турбины | |
| 24 | 240Н-1118106 | Кольцо уплотнительное ротора | |
| 26 | 312300-П2 | Шайба | |
| 27 | 250512-П5 | Заказать | Гайка |
| 28 | 8401.1118284-10 | Маслоотражатель | |
| 29 | 8401.1118280 | Крышка корпуса подшипника | |
| 31 | 8401.1118285 | Кольцо упорное | |
| 32 | 8401.1118110 | Колесо компрессора | |
| 33 | 240Н-1118120 | Гайка крепления колеса компрессора | |
| 34 | 8401.1118134 | Корпус компрессора | |
| 36 | 8401.1118208-10 | Патрубок входной |
