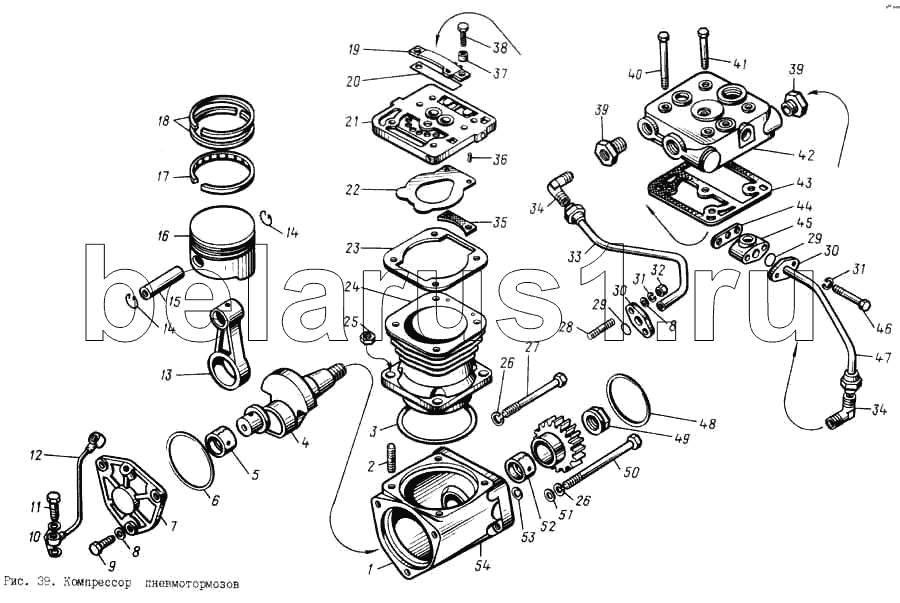

Каталог запасных частей к технике: ЯМЗ-8401.10. Компрессор пневмотормозов
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
26
26
27
28
29
29
30
30
31
31
32
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4593781135 | 4593781135 | Болт крепления головки | |
| 18.3509015-10 | 18.3509015-10 | Компрессор 306-Ш в сборе | |
| 840.3509010 | 840.3509010 | Компрессор пневматического тормоза в оборе | |
| 18.3509057-10 | 18.3509057-10 | Пружина волнистая | |
| 1 | 18.3509020-20 | Картер компрессора | |
| 2 | 18.3509204 | Шпилька крепления цилиндра | |
| 3 | Кольцо 102-108-30-2-5 | Кольцо 102-108-30-2-5 | |
| 4 | 18.3509110 | Вал коленчатый | |
| 5 | 20.3509113 | Втулка-вкладыш | |
| 6 | Кольцо 085-090-30-2-6 | Кольцо 085-090-30-2-6 | |
| 7 | 20.3509088 | Крышка задняя в сборе | |
| 8 | 45 9811 1206 | Шайба | |
| 9 | 290617-П29 | Болт | |
| 10 | 312482-П34 | Шайба | |
| 11 | 310122-П2 | Болт М10х1х22 | |
| 12 | 840.2509260 | Трубка подвода масла | |
| 13 | 18.3509180 | Шатун | |
| 14 | 18.3509172 | Стопор поршневого пальца | |
| 15 | 18.3509170 | Палец поршневой | |
| 16 | 18.3509160 | Поршень | |
| 17 | 18.3509166 | Кольцо поршневое маслосъемное | |
| 18 | 18.3509164 | Кольцо поршневое | |
| 19 | 18.3509042 | Ограничитель | |
| 20 | 18.3509050 | Клапан нагнетательный | |
| 21 | 18.3509046 | Проставка в сборе | |
| 22 | 18.3509056 | Клапан всасывающий | |
| 23 | 18.3509045 | Прокладка проставки | |
| 24 | 18.3509030 | Цилиндр | |
| 26 | 252136-П2 | Шайба 10 пружинная | |
| 27 | 200471-П2 | Болт | |
| 28 | 216523-П29 | Шпилька | |
| 29 | 238Н-1722063 | Кольцо уплотнительное | |
| 30 | 840.3509294 | Фланец трубки | |
| 31 | 252135-П2 | Шайба пружинная | |
| 32 | 2505П-П29 | Гайка | |
| 33 | 840.3509278-30 | Трубка подвода вода в сборе | |
| 34 | 314510-П | Угольник | |
| 35 | 18.3509057 | Прокладка клапана | |
| 36 | 18.3509285 | Штифт | |
| 37 | 18.3509245 | Втулка промежуточная | |
| 38 | 18.3509202 | Болт | |
| 39 | 316332-П2 | Ввертыш | |
| 40 | 18.3509203 | Болт крепления головки | |
| 41 | 18.3509205 | Болт | |
| 42 | 18.3509041-10 | Головка цилиндра в сборе | |
| 43 | 18.3509043 | Прокладка головки | |
| 44 | 8401.3509436 | Прокладка фланца | |
| 45 | 8401.3509432-10 | Фланец трубки | |
| 46 | 201466-П29 | Болт М8х45 | |
| 47 | 8401.3509280-10 | Трубка отвода воды от компрессора | |
| 49 | 18.3509131 | Гайка | |
| 50 | 200466-П29 | Болт | |
| 51 | 252006-П29 | Шайба плоская | |
| 52 | 18.3509130 | Шестерня | |
| 53 | 18.3509112 | Втулка-вкладыш |
