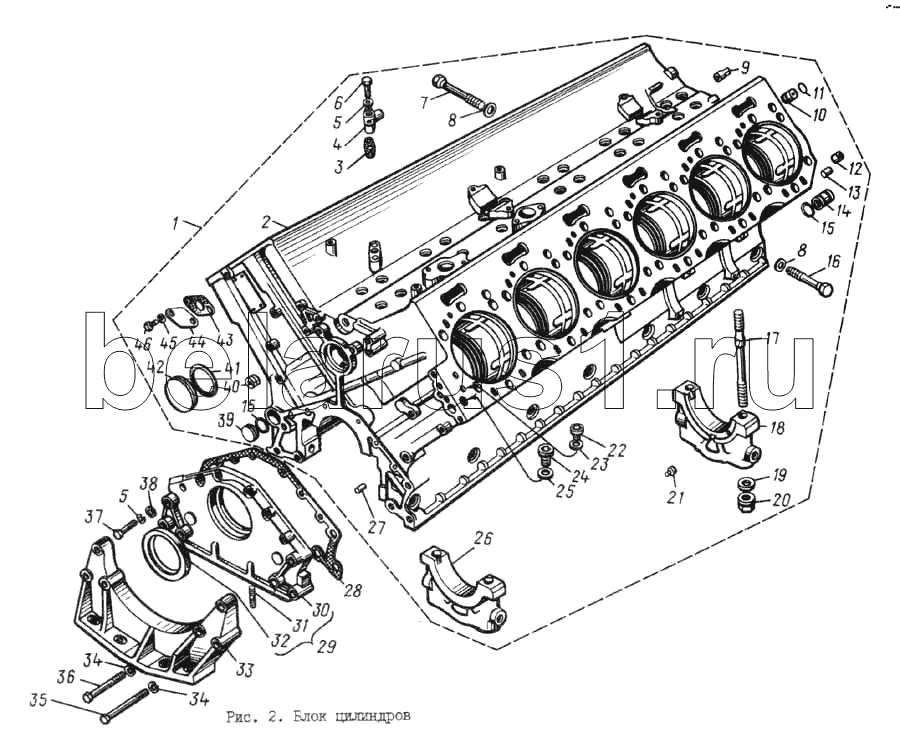

Каталог запасных частей к технике: ЯМЗ-8401.10. Блок цилиндров
1
2
3
4
5
5
6
7
8
8
9
10
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
37
38
39
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 840.1002012-10 | Блок цилиндров в сборе | |
| 2 | 840.1002015-10 | Блок цилиндров | |
| 3 | 840.1002437 | Прокладка тройника | |
| 4 | 840.1002432 | Тройник | |
| 5 | 252135-П2 | Шайба пружинная | |
| 6 | 201466-П29 | Болт М8х45 | |
| 7 | 840.1005186 | Болт стяжной длинный | |
| 8 | 312399-П2 | Шайба | |
| 9 | 840.1002075 | Штифт установочный | |
| 10 | 840.1003037 | Втулка | |
| 12 | 840.1003442 | Втулка установочная | |
| 13 | 313410-П2 | Штифт | |
| 14 | 840.1002173 | Втулка | |
| 16 | 840.1005187 | Болт стяжной короткий | |
| 17 | 840.1005167 | Шпилька крепления крышки подшипника | |
| 18 | 840.1005152-10 | Крышка заднего подшипника | |
| 19 | 312692-П | Шайба | |
| 20 | 311906-П | Гайка | |
| 21 | 840.1005169 | Штифт крышки | |
| 22 | 316106-П29 | Пробка | |
| 23 | 312326-П | Шайба 14 | |
| 24 | 316185-П2 | Пробка | |
| 25 | 312768-П | Шайба | |
| 26 | 840.1005140 | Крышка переднего подшипника | |
| 27 | 258670-П2 | Штифт крышки блока | |
| 28 | 840.1002265 | Прокладка крышки | |
| 29 | 840.1002260 | Крышка блока передняя в сборе | |
| 30 | 840.1002264 | Крышка блока передняя | |
| 31 | 840.1005034 | Манжета передняя в сборе | |
| 32 | 216526-П29 | Шпилька | |
| 33 | 840.1001017 | Кронштейн передней опоры двигателя | |
| 34 | 252016-П29 | Шайба | |
| 37 | 201462-П29 | Болт М8х35 | |
| 38 | 252005-П29 | Шайба плоская | |
| 39 | 840.1002025 | Заглушка масляного канала | |
| 42 | 840.1002524 | Заглушка отверстия распределительного вала | |
| 43 | 840.1002406 | Прокладка | |
| 44 | 840.1002404 | Заглушка водяной полости | |
| 45 | 252136-П2 | Шайба 10 пружинная | |
| 46 | 201676-П29 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
