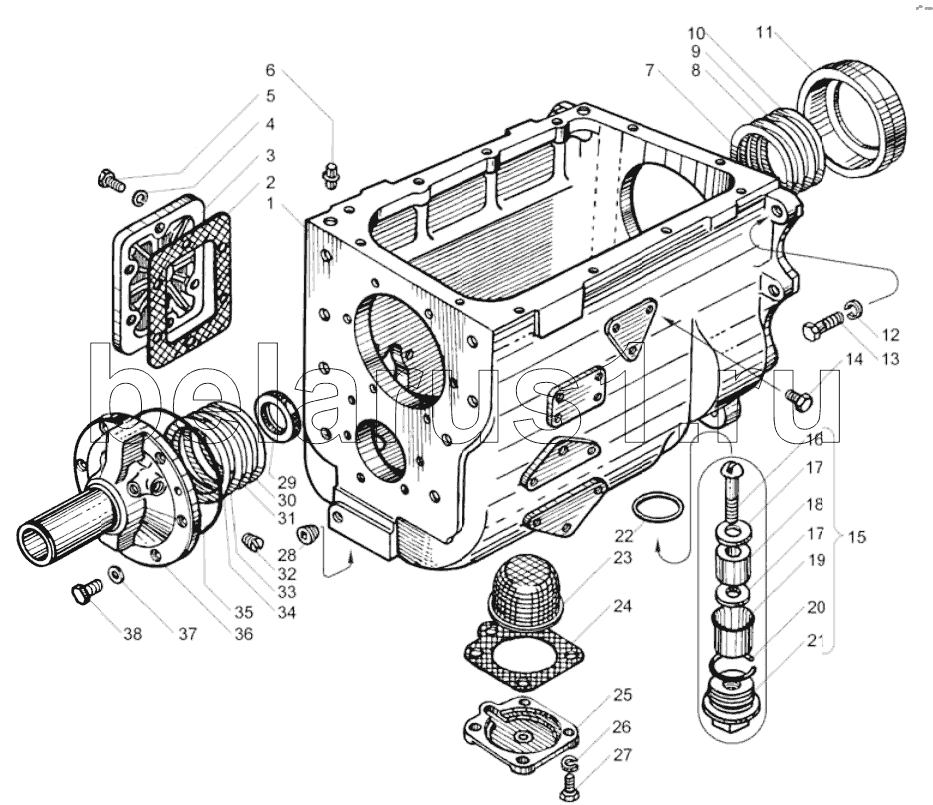

Каталог запасных частей к технике: ЯМЗ-7511.10. Картер коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 239.1701010-10 | 239.1701010-10 | Картер коробки передач в сборе | |
| 336.1701040 | 336.1701040 | Крышка подшипника первичного вала с пробкой | |
| 1 | 239.1701015-10 | Картер коробки передач | |
| 2 | 200-1701021-А | Прокладка | |
| 3 | 236-1701020 | Крышка люка отбора мощности | |
| 4 | 252006-П2 | Шайба | |
| 5 | 4593461559 | Болт | |
| 6 | 236-1702182 | Штифт верхний установочный | |
| 7 | 336.1701193 | Прокладка регулировочная толщ. 2-2,5 мм | |
| 8 | 336.1701193-01 | Прокладка регулировочная толщ. 2,5-3 мм | |
| 9 | 336.1701193-02 | Прокладка регулировочная толщ. 3-3,5 мм | |
| 10 | 336.1701193-03 | Прокладка регулировочная толщ. 3,5-4 мм | |
| 11 | 239.1701458-10 | Гнездо подшипника | |
| 12 | 252139-П2 | Шайба пружинная | |
| 13 | 310235-П29 | Болт | |
| 14 | 316120-П29 | Пробка | |
| 15 | 238-1721255 | Пробка сливного отверстия с магнитом в сборе | |
| 15 | 238-1721255-01 | Пробка сливного отверстия с магнитом в сборе | |
| 16 | 220116-П2 | Винт | |
| 17 | 312480-П2 | Шайба | |
| 18 | 3498413023 | Магнит ФЭ 7.770.055 | |
| 19 | 236-1704128 | Кожух магнита | |
| 20 | 236-1704130 | Кольцо пружинное | |
| 21 | 238-1721258 | Пробка | |
| 22 | 312336-П34 | Шайба | |
| 23 | 336.1704049 | Сетка заборника | |
| 24 | 236-1704056-А | Прокладка | |
| 25 | 236-1704054-Б | Крышка заборника | |
| 26 | 312695-П2 | Шайба | |
| 27 | 4593481559 | Болт | |
| 28 | 316135-П2 | Пробка | |
| 29 | 8.9529 | Манжета в сборе | |
| 29 | 8.9127 | Манжета в сборе | |
| 29 | 201-1701230-А | Манжета в сборе | |
| 30 | 239.1701035 | Прокладка регулировочная толщ. 2-2,45 мм | |
| 31 | 239.1701035-01 | Прокладка регулировочная толщ. 2,25-2,9 мм | |
| 32 | 316198-П29 | Пробка | |
| 33 | 239.1701035-02 | Прокладка регулировочная толщ. 2,9-3,35 мм | |
| 34 | 239.1701035-03 | Прокладка регулировочная толщ. 3,35-3,85 мм | |
| 35 | 336.1701534 | Кольцо уплотнительное | |
| 36 | 336.1701041-11 | Крышка подшипника | |
| 37 | 312361TI2 | Шайба | |
| 38 | 4593486561 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
