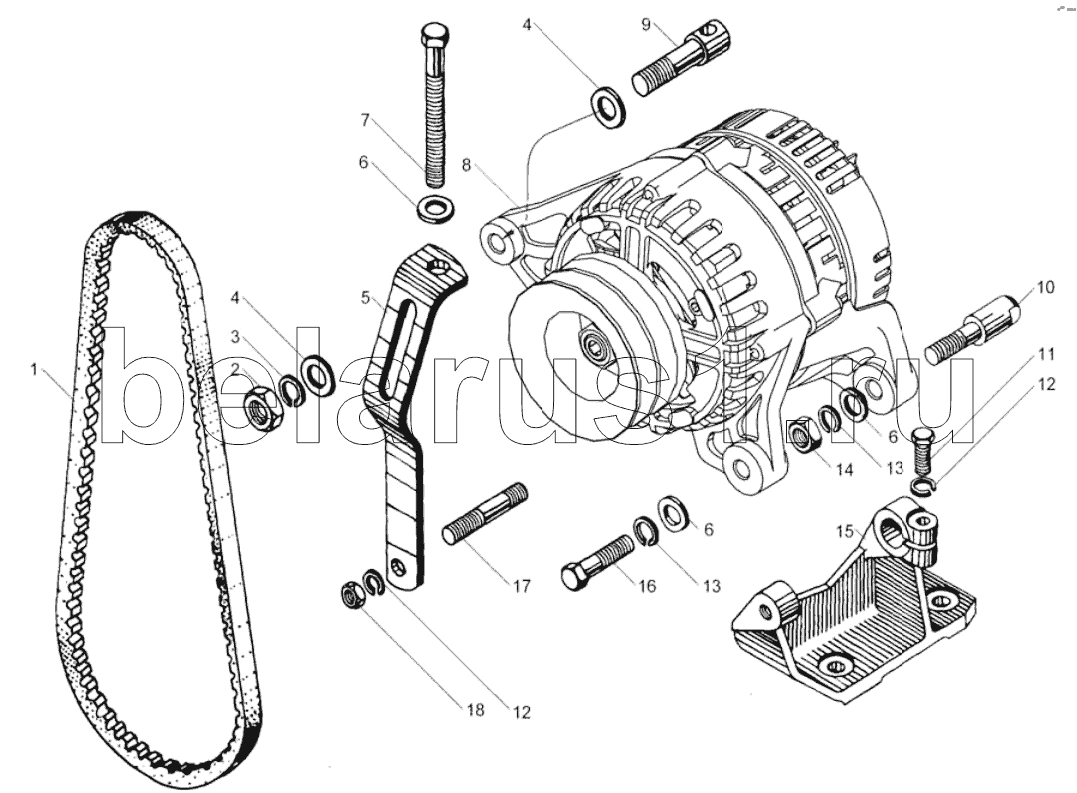

Каталог запасных частей к технике: ЯМЗ-7511.10. Генератор
1
2
3
4
4
5
6
6
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8.8668 | Комплект из двух ремней | |
| 2 | 250515-П29 | Гайка | |
| 3 | 252137-П2 | Шайба пружинная | |
| 4 | 252007-П29 | Шайба плоская | |
| 5 | 7511.3701790-20 | Планка натяжная | |
| 6 | 252006-П29 | Шайба плоская | |
| 7 | 310086-П29 | Болт | |
| 8 | 4573719785 | Генератор в сборе | |
| 8 | 4573710697 | Генератор 1322.3771 в сборе | |
| 9 | 7511.3701795 | Болт натяжителя | |
| 10 | 238-3701780 | Палец крепления генератора | |
| 11 | 201458-П29 | Болт М8х25 | |
| 12 | 252135-П2 | Шайба пружинная | |
| 13 | 252136-П2 | Шайба 10 пружинная | |
| 14 | 250512-П29 | Гайка | |
| 15 | 238-3701774-Б | Кронштейн | |
| 16 | 201505-П29 | Болт М10х45 | |
| 17 | 216233-П29 | Шпилька | |
| 18 | 250511-П29 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
