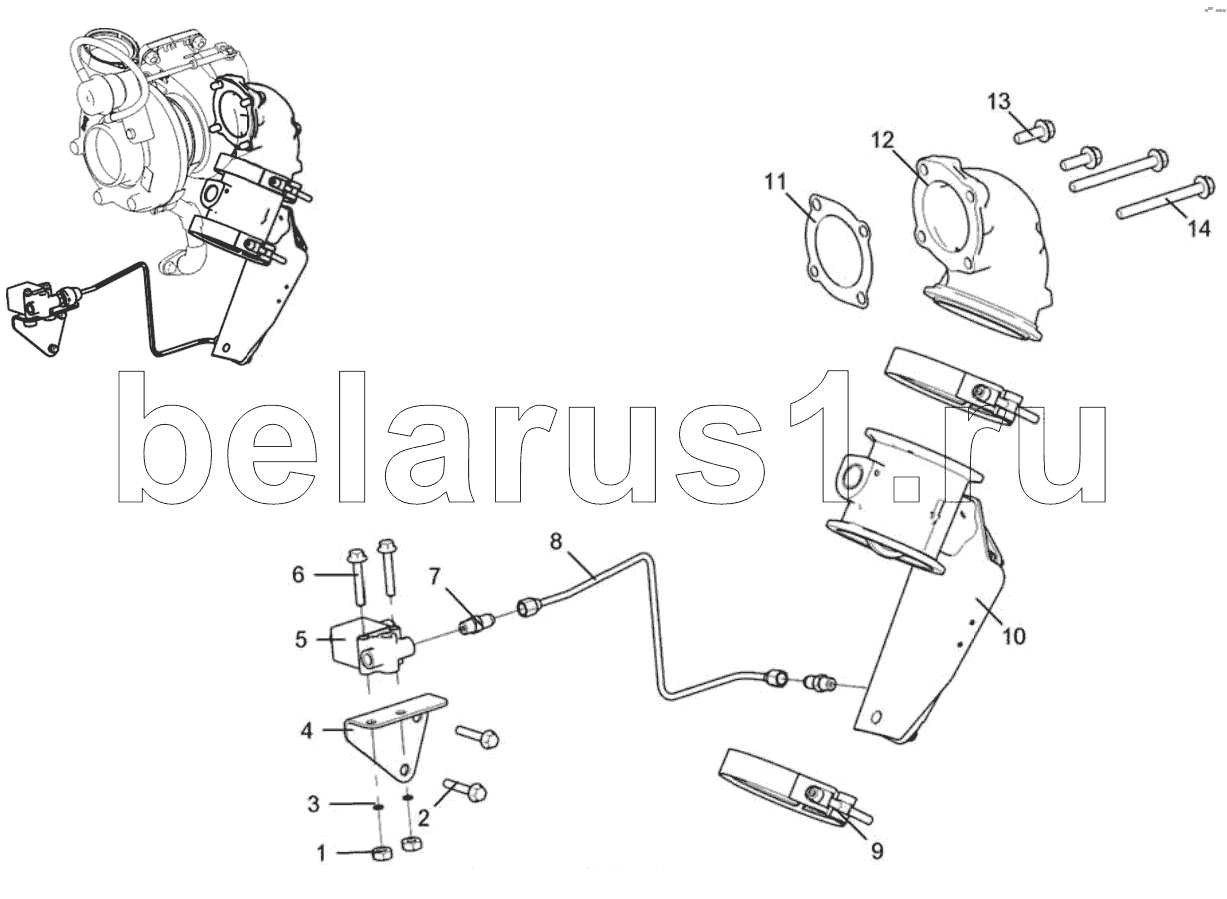

Каталог запасных частей к технике: ЯМЗ-536-100. Тормоз моторный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250510-П29 | Гайка | |
| 2 | 8.9206 | Болт М10-6gх20-8.8 | |
| 3 | 252005-П29 | Шайба плоская | |
| 4 | 536.3570014-10 | Кронштейн клапана | |
| 5 | 650.3570012 | Клапан электромагнитный КЭМ 16-20 | |
| 6 | 8.9238 | Болт М8-6gх50-8.8 | |
| 7 | 5340.1213086 | Нипель | |
| 8 | 536.3570530-20 | Трубка клапана | |
| 9 | 536.1203266 | Хомут | |
| 10 | 536.3570010 | Заслонка моторного тормоза | |
| 11 | 536.1118258-10 | Прокладка | |
| 12 | 536.1203020-20 | Патрубок выпускной турбокомпрессора | |
| 13 | 536.1203282 | Болт М10-6gх30 | |
| 14 | 536.1203283 | Болт М10-6gх100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
