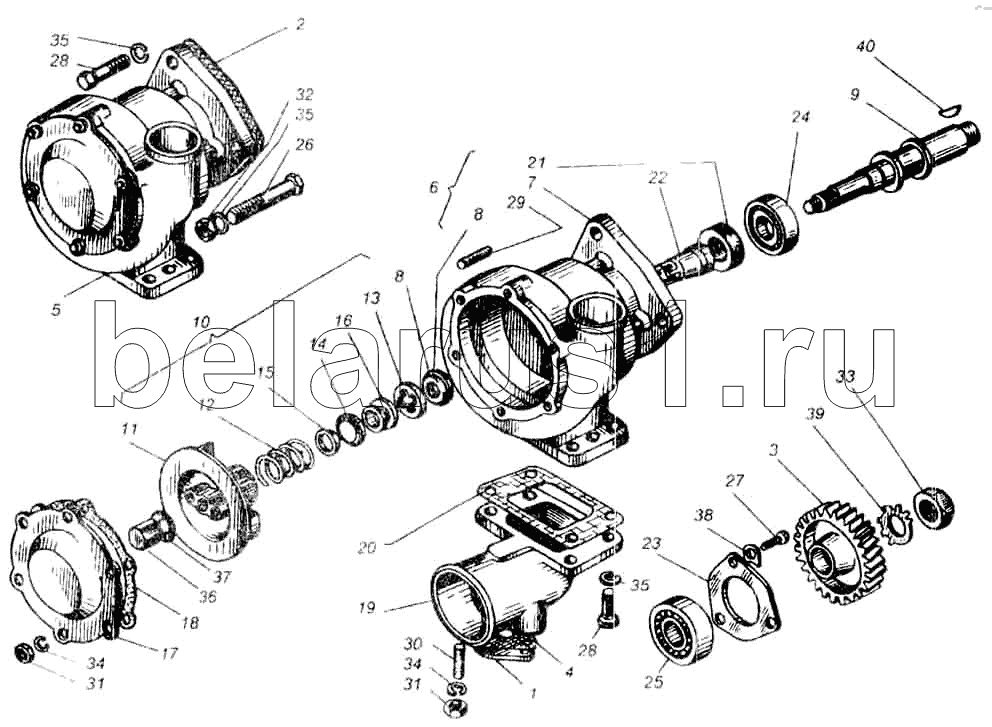

Каталог запасных частей к технике: ЯМЗ-240, 240Б, 240Н, 240П. Насос водяной
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
34
35
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 236-1002404 | Заглушка | |
| 2 | 240-1029178 | Прокладка | |
| 3 | 240-1029230 | Шестерня | |
| 4 | 201-1306075-А | Прокладка | |
| 5 | 240-1307010-А | Заказать | Насос водяной в сборе |
| 6 | 240-1307014-Б | Корпус водяного насоса в сборе | |
| 7 | 240-1307015-Б | Корпус водяного насоса | |
| 8 | 240-1307017-В | Кольцо | |
| 9 | 240-1307023-Г | Валик | |
| 10 | 240-1307029 | Комплект деталей для ремонта водяного насоса | |
| 11 | 240-1307032-В | Крыльчатка | |
| 12 | 201-1307034-А | Пружина торцового уплотнения | |
| 13 | 240-1307035 | Кольцо упорное торцового уплотнения | |
| 14 | 240-1307036 | Обойма манжеты торцового уплотнения большая | |
| 15 | 201-1307037 | Обойма манжеты малая | |
| 16 | 201-1307038 | Манжета | |
| 17 | 240-1307045 | Крышка корпуса | |
| 18 | 240-1307046 | Прокладка | |
| 19 | 240-1307085 | Патрубок | |
| 20 | 240-1307086 | Прокладка | |
| 21 | 240-1307090 | Манжета первичного вала в сборе | |
| 22 | 240-1307108 | Втулка манжеты водяного насоса | |
| 23 | 236-1308107 | Фланец упорный | |
| 24 | 6-205К | Подшипник шариковый радиальный однорядный 25х52х15 | |
| 25 | 305 | Заказать | Подшипник шариковый радиальный однорядный 25х62х17 |
| 26 | 200326-П29 | Болт М10х85 | |
| 27 | 201454-П29 | Болт М8х16 | |
| 28 | 201497-П29 | Болт М10х25 | |
| 29 | 216231-П29 | Шпилька крепления крышки корпуса | |
| 30 | 216233-П29 | Шпилька | |
| 31 | 250511-П29 | Гайка | |
| 32 | 250512-П29 | Гайка | |
| 33 | 250659-П29 | Гайка М22х1,5-6Н | |
| 34 | 252135-П2 | Шайба пружинная | |
| 35 | 252136-П2 | Шайба 10 пружинная | |
| 36 | 312115-П | Гайка колпачковая | |
| 37 | 312484-П | Шайба стопорная | |
| 38 | 312532-П15 | Шайба стопорная | |
| 39 | 312562-П2 | Шайба стопорная | |
| 40 | 314042-П2 | Шпонка сегментная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
