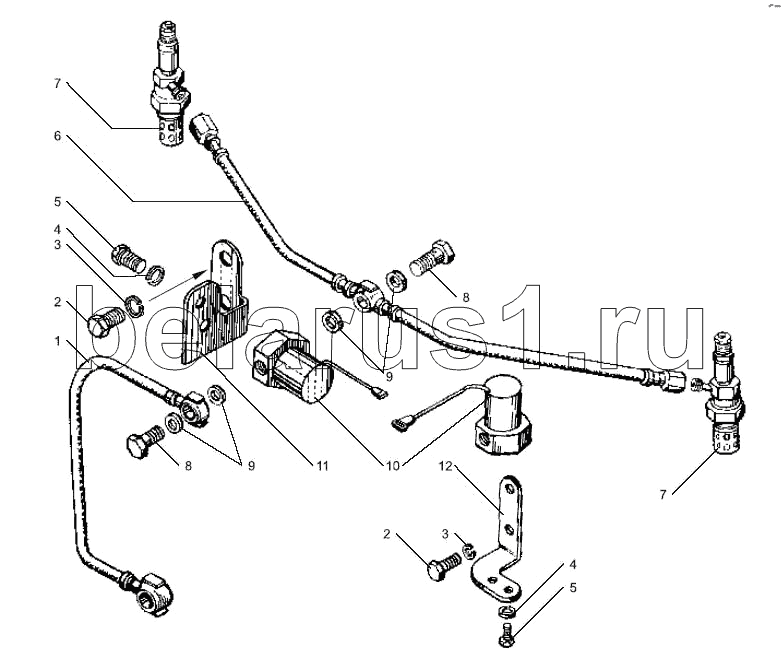

Каталог запасных частей к технике: ЯМЗ-238БЕ. Электрофакельное устройство
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7511.1022826 | Трубка топливная от ТНВД к клапану | |
| 2 | 201452-П29 | Болт | |
| 3 | 252135-П2 | Шайба пружинная | |
| 4 | 252134-П2 | Шайба пружинная | |
| 5 | 201416-П29 | Болт М6х12 | |
| 6 | 238-1022840 | Трубка топливная от электромагнитного клапана к свечам | |
| 7 | 45 7375 5041 | Свеча факельная 1112.3740 | |
| 8 | 310122-П29 | Болт М10х1х22 | |
| 9 | 312482-П34 | Шайба | |
| 10 | 45 7376 5001 | Клапан электромагнитный 1102.3741 | |
| 11 | 236-1022815 | Кронштейн клапана | |
| 12 | 238Ф-1022815 | Кронштейн клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
