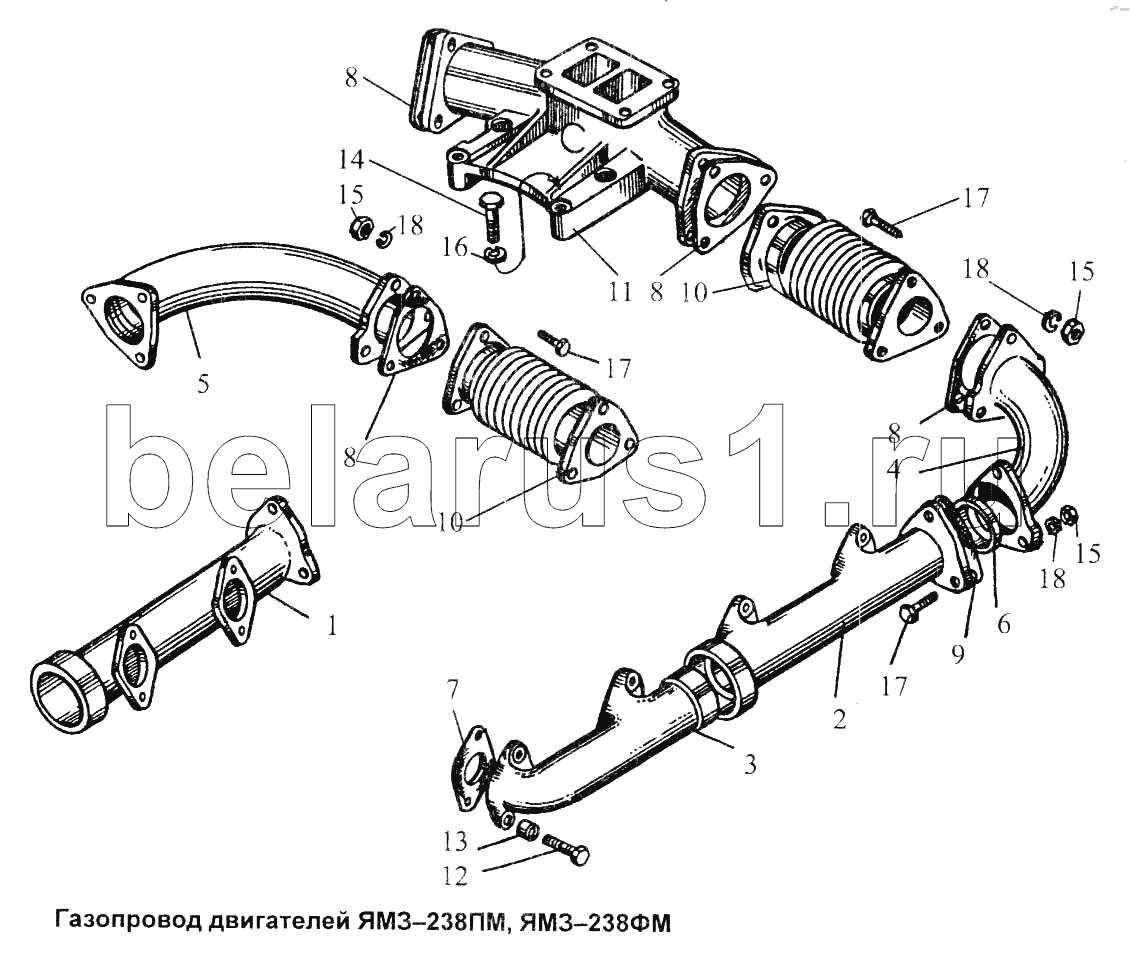

Каталог запасных частей к технике: ЯМЗ-238 ПМ и 238 ФМ. Газопровод двигателя ЯМЗ-238ПМ, ЯМЗ-238ФМ
1
2
3
4
5
6
7
8
8
8
8
9
10
10
11
12
13
14
15
15
15
16
17
17
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 238Ф-1008026 | 238Ф-1008026 | Коллектор выпускной левый задний | |
| 1 | 238Ф-1008017 | Коллектор выпускной правый задний | |
| 2 | 238Ф-1008018 | Коллектор выпускной левый задний | |
| 3 | 238Ф-1008022 | Заказать | Коллектор выпускной передний |
| 4 | 238Ф-1008042-Б | Труба подводящая левая | |
| 5 | 238Ф-1008043-Б | Труба подводящая правая | |
| 6 | 238Н-1008048 | Втулка центрирующая | |
| 7 | 236-1008050 | Заказать | Прокладка выпускного коллектора |
| 8 | 238НБ-1008054 | Заказать Заказать | Прокладка |
| 9 | 238Н-1008058 | Заказать | Прокладка фланца |
| 10 | 238НБ-1008088-А | Сильфон с фланцами в сборе | |
| 11 | 238Ф-1008482 | Патрубок-кронштейн | |
| 12 | 240Н-1008504 | Заказать | Болт крепления коллекторов |
| 13 | 240Н-1008510 | Заказать | Втулка |
| 14 | 200320-П29 | Болт М10х55 | |
| 15 | 250512-П5 | Заказать | Гайка |
| 16 | 252136-П2 | Шайба 10 пружинная | |
| 17 | 310258-П | Болт | |
| 18 | 312300-П2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
