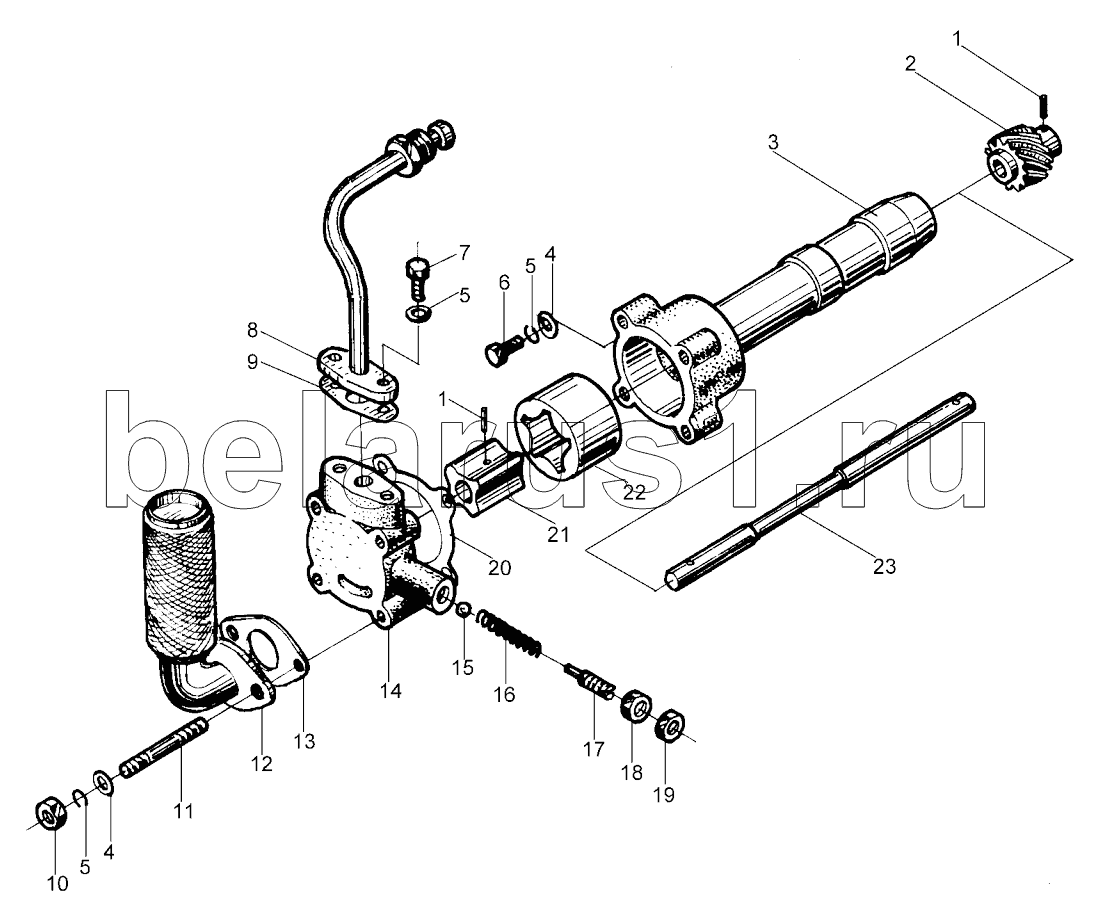

Каталог запасных частей к технике: XINCHAI 490BPG. Oil pump and oil pipe assembly
1
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 490B-31203 | Pin | |
| 2 | 490B-31001 | Oil pump driving gear | |
| 3 | 490B-31004 | Oil pump housing | |
| 4 | GB/T97-1-1985 | Washer | |
| 5 | GB/T93-1987 | Spring washer | |
| 6 | GB/T5783-2000 | Bolt | |
| 7 | GB/T5783-2000 | Bolt | |
| 8 | 490B-33000 | Piping assembly | |
| 9 | 490B-33005 | Gasket | |
| 10 | GB/T6170-2000 | Nut | |
| 11 | GB/T5782-2000 | Bolt | |
| 12 | 490B-31100A | Screen filter | |
| 13 | 490B-31006 | Oil filter gasket | |
| 14 | 490B-31005 | Cover, oil pump | |
| 15 | GB/T308-1989 | Steel ball | |
| 16 | 490B-31003 | Spring | |
| 17 | 490B-31002 | Screw | |
| 18 | GB/T6171-2000 | Nut | |
| 19 | GB/T6173-2000 | Nut | |
| 20 | 490B-31007 | Cover, oil pump gasket | |
| 21 | 490B-31202 | Inner rotor | |
| 22 | 490B-31008 | Outer rotor | |
| 23 | 490B-31201 | Shaft of oil pump |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
