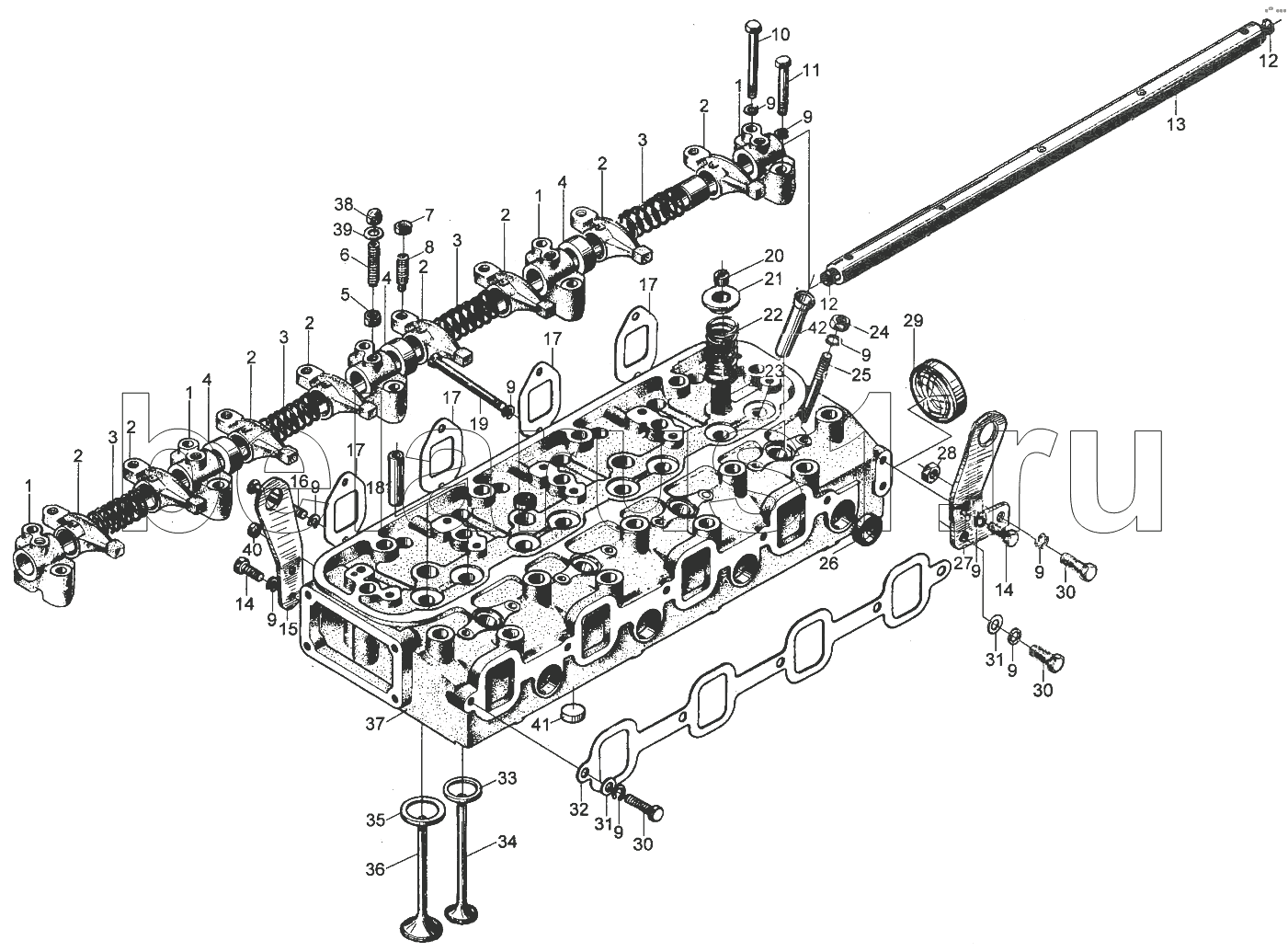

Каталог запасных частей к технике: XINCHAI 485. Головка блока цилиндров в сборе
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | NA385B-03202 | Седло распредвала | |
| 2 | NA385B-03212 | Коромысло в сборе | |
| 3 | NA385B-03203 | Пружина коромысла | |
| 4 | NA385B-03206 | Втулка | |
| 5 | GB/T6170-2000 | Nut | |
| 6 | GB/T79-2000 | Винт | |
| 7 | NA385B-03205 | Регулировочная гайка зазора клапана | |
| 8 | NA385B-03201 | Регулировочный винт зазора клапана | |
| 9 | GB/T93-1987 | Spring washer | |
| 10 | GB/T5782-2000 | Bolt | |
| 11 | GB/T5782-2000 | Bolt | |
| 12 | ZBT32003-88 | Заглушка | |
| 13 | NA485B-03204 | Вал привода клапанов | |
| 14 | GB/T5783-2000 | Bolt | |
| 15 | NA385B-03009 | Транспортное кольцо | |
| 16 | GB/T5782-2000 | Bolt | |
| 17 | NA385B-03003 | Прокладка выпускного коллектора | |
| 18 | NA385B-03102 | Направляющая клапана | |
| 19 | GB/T5782-2000 | Bolt | |
| 20 | NA385B-03006 | Сухарь | |
| 21 | NA385B-03007 | Верхнее седло пружины клапана | |
| 22 | NA385B-03004 | Пружина клапана | |
| 23 | NA385B-03005 | Пружина клапана | |
| 24 | GB/T6175-2000 | Гайка типа I | |
| 25 | GB/T899-1988 | Stud | |
| 26 | ZBT32003-88 | Заглушка | |
| 27 | NA385B-03010 | Транспортировочное кольцо | |
| 28 | GB/T6170-2000 | Nut | |
| 29 | NA485B-03111 | Заглушка | |
| 30 | GB/T5783-2000 | Bolt | |
| 31 | GB/T97-1-1985 | Washer | |
| 32 | NA485B-03016 | Прокладка впускного коллектора | |
| 33 | NA385B-03108 | Седло выпускного клапана | |
| 34 | NA385B-03015 | Выпускной клапан | |
| 35 | NA385B-03017 | Седло впускного клапана | |
| 36 | NA385B-03014 | Впускной клапан | |
| 37 | NA485B-03101 | Головка блока цилиндров | |
| 38 | GB/T923-1988 | Nut | |
| 39 | JB982-77 | Seal ring | |
| 40 | ZBT32003-88 | Заглушка | |
| 41 | ZBT32003-88 | Заглушка | |
| 42 | 490B-03109 | Sleeve tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
