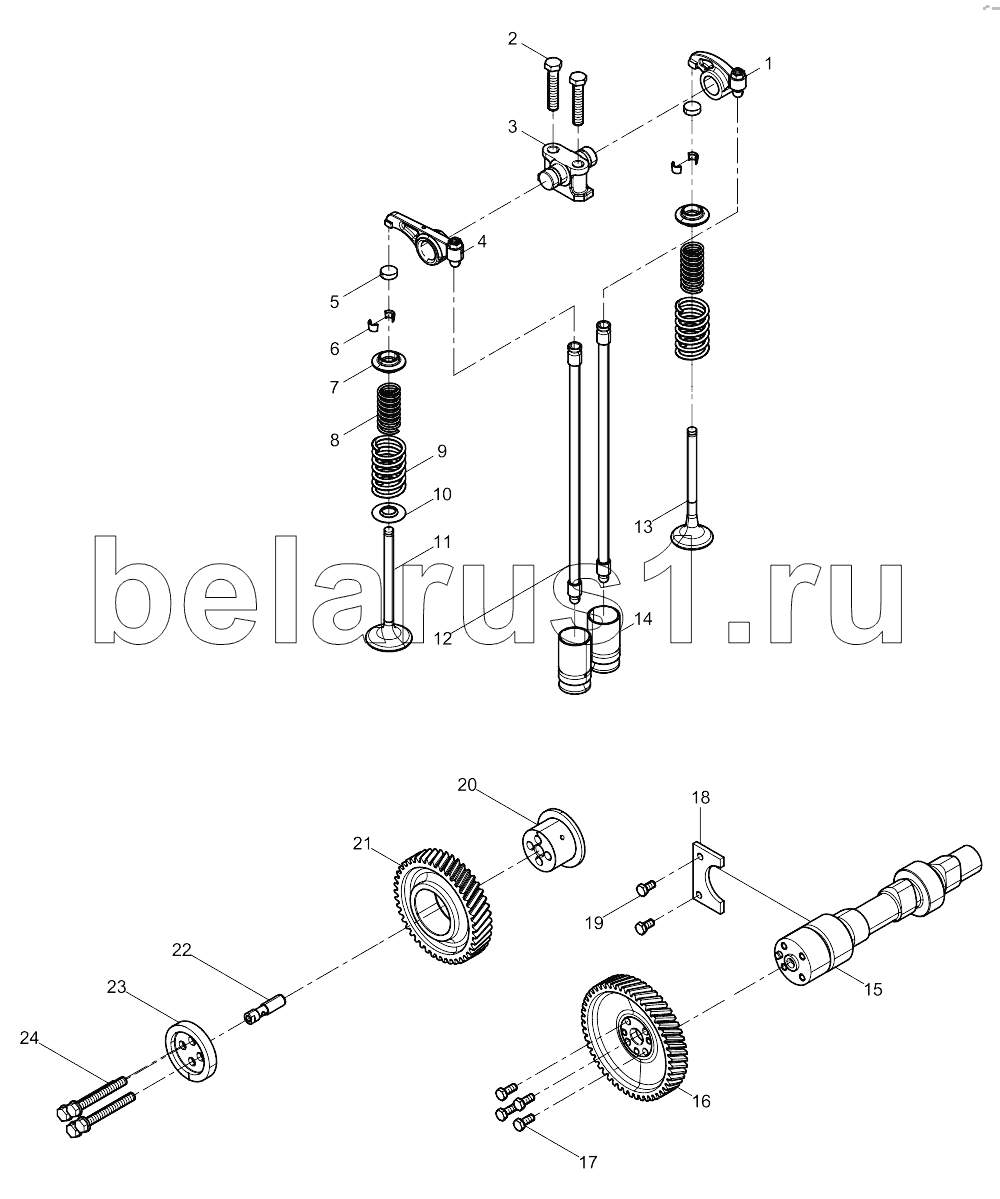

Каталог запасных частей к технике: Weichai WP10NG DHP10Q1667. Valve Mechanism assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 612600050178 | Exhaust valve rocker assembly | |
| 2 | 90003802655 | Болт | |
| 3 | 614050119 | Кронштейн рычагов | |
| 4 | 612600050177 | Intake valve rocker arm | |
| 5 | 61500050105 | Воздушный колпачок | |
| 6 | 61500050025 | Втулка упорная конусовидная | |
| 7 | 61500050109 | Шайба ограничительная | |
| 8 | 61500050001 | Пружина клапана внутренняя | |
| 9 | 61500050002 | Пружина клапана внешняя | |
| 10 | 614050017 | Шайба ограничительная | |
| 11 | 612600050073 | Клапан впускной | |
| 12 | 612600050272 | Push Rod | |
| 13 | 612600050168 | Exhaust Valve | |
| 14 | 61500050032 | Втулка | |
| 15 | 612600050087 | Camshaft assembly | |
| 16 | 614050053 | Шестерня распредвала | |
| 17 | 612600050145S | Hexagon bolt | |
| 18 | 614050133 | Ограничительная пластина | |
| 19 | 90003802399S | Hexagon bolt | |
| 20 | 61560050044 | Вал средней шестерни | |
| 21 | 61560050053 | Средняя шестерня | |
| 22 | 61560050058 | Вал | |
| 23 | 61560050045 | Пластина соединительная | |
| 24 | 61560050059S | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
