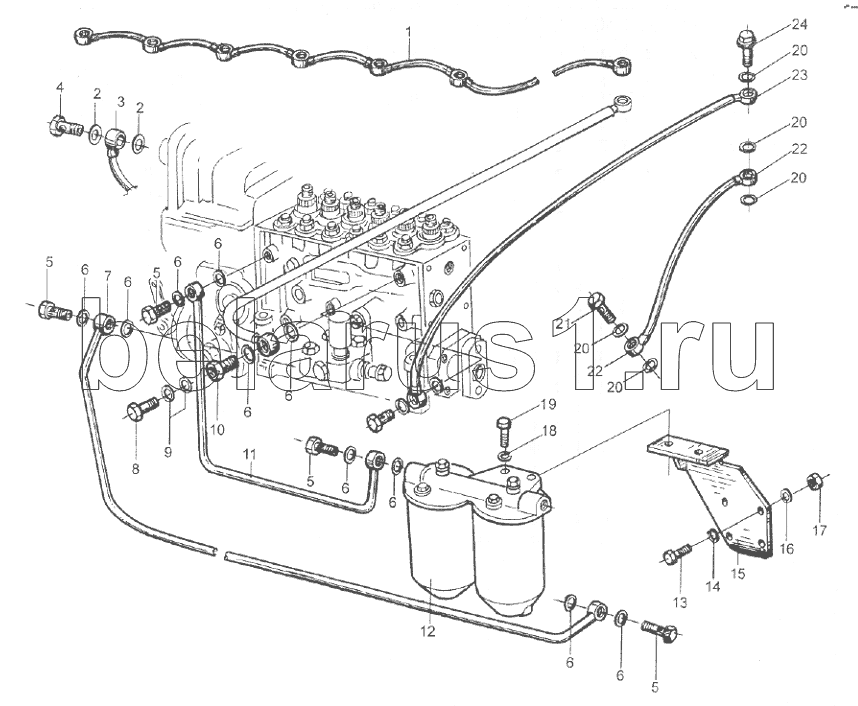

Каталог запасных частей к технике: Weichai WD615 (Евро 2). Топливопроводные трубки
1
2
2
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
20
20
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 61500080095 | Масляные трубки в сборе | |
| 2 | 90003098012 | Шайба уплотнительная | |
| 3 | 61560080284 | Соединение воздушной трубки | |
| 4 | 90003962612 | Болт | |
| 5 | 90003962621 | Болт | |
| 6 | 612600080200 | Шайба уплотнительная | |
| 7 | AZ1560080017 | Соединение топливной трубки | |
| 8 | 90003962603 | Болт | |
| 9 | 90003098008 | Шайба уплотнительная | |
| 9 | 612600080201 | Шайба уплотнительная | |
| 10 | 609080037 | Болт | |
| 11 | AZ1560080018 | Топливная трубка | |
| 12 | 614080295A | Топливный фильтр | |
| 13 | 90003802527 | Болт | |
| 13 | 90003802523 | Болт | |
| 14 | 90003932024 | Шайба пружинная | |
| 15 | 61560080094 | Кронштейн | |
| 16 | 90003930012 | Шайба | |
| 17 | 90003888452 | Гайка | |
| 18 | 90003932016 | Шайба пружинная разрезная | |
| 19 | 90003802627 | Болт | |
| 20 | 90003098010 | Шайба уплотнительная | |
| 21 | 90003962607 | Болт | |
| 22 | 61560070011A | Входящая масляная трубка | |
| 23 | 61560070012A | Входящая масляная трубка | |
| 24 | Z61560070012 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
