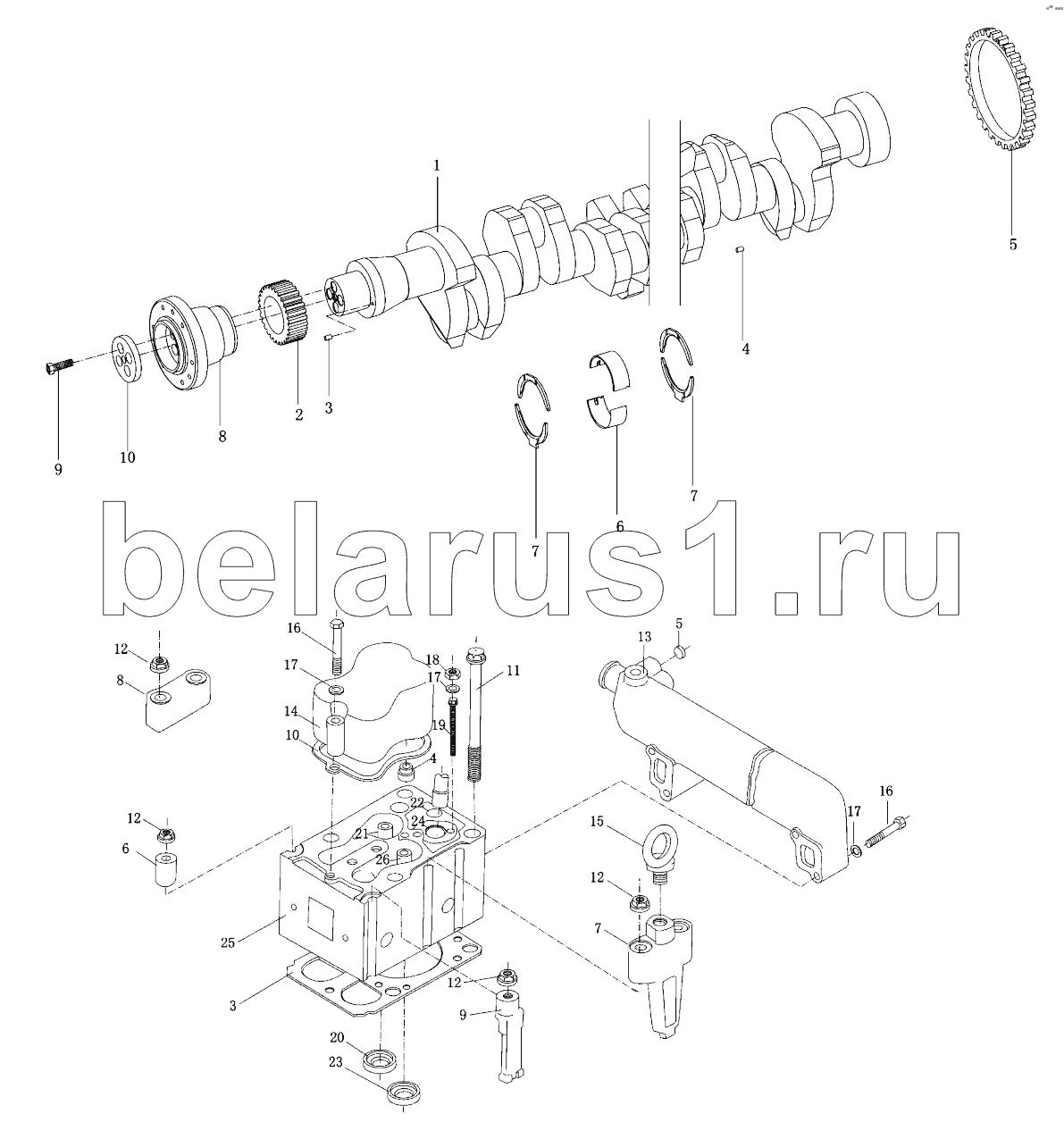

Каталог запасных частей к технике: Weichai 226B. Коленчатый вал в сборе I
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
7
8
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12272491 | Коленчатый вал | |
| 1 | 12272497 | Коленчатый вал | |
| 2 | 12273248 | Распределительная шестерня коленчатого вала | |
| 2 | 13022334 | Распределительная шестерня коленчатого вала | |
| 3 | 12151364 | Пробка | |
| 4 | 01115416 | Упругая цилиндрическая шпонка | |
| 5 | 12166718 | Венец балансировочного механизма второго разряда | |
| 6 | 12160569 | Блок коренного вкладыша | |
| 6 | 13025628 | Блок коренного вкладыша | |
| 7 | 12160535 | Блок упорной пластинки | |
| 8 | 12190647 | Ступица | |
| 9 | 01110847 | Винт с шестигранной головочной цилиндрической головкой | |
| 10 | 12160534 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
