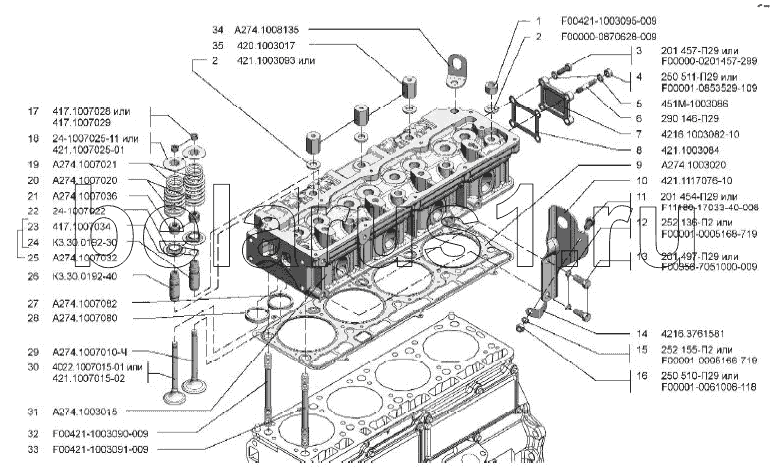

Каталог запасных частей к технике: УМЗ-А275. Головка блока цилиндров с клапанами
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F00421-1003095-009 | Гайка | |
| 2 | F00000-0870628-009 | Шайба 12,2 крепления головки блока цилиндров | |
| 3 | 201457-П29 | Болт М8-6gх22 | |
| 3 | F00000-0201457-299 | Болт М8-6gх22 | |
| 4 | F00001-0853529-109 | Гайка М8х1-6Н | |
| 4 | 250511-П29 | Гайка М8х1–6Н | |
| 5 | 451M-1003086 | Шайба | |
| 6 | 290146-П29 | Шпилька М8 | |
| 7 | 4216.1003082-10 | Крышка отверстия водяной рубашки головки цилиндров | |
| 8 | 421.1003084 | Прокладка крышки водяной рубашки головки блока цилиндров | |
| 9 | A274.1003020 | Прокладка головки цилиндров | |
| 10 | 421.1117076-10 | Скоба | |
| 11 | 201454-П29 | Болт М8-6gх16 | |
| 11 | F11180-1703340-008 | Болт М8-6gх16 | |
| 12 | 252136-П2 | Шайба 10 ОТ пружинная | |
| 12 | F00001-0005168-719 | Шайба 10 | |
| 13 | F00356-7051000-009 | Болт М10-6gх25 | |
| 13 | 201497-П29 | Болт М10-6gх25 | |
| 14 | 4216.3761581 | Угольник | |
| 15 | 252155-П2 | Шайба 8Л пружинная | |
| 15 | F00001-0005166-719 | Шайба 8 | |
| 16 | F00001-0061008-118 | Гайка М8-6Н | |
| 16 | 250510-П29 | Гайка М8-6Н | |
| 17 | 417.1007028 | Сухарь клапана | |
| 17 | 417.1007029 | Сухарь клапана | |
| 18 | 24-1007025-11 | Тарелка пружины клапана | |
| 18 | 421.1007025-01 | Тарелка пружины клапана | |
| 19 | A274.1007021 | Пружина клапана внутренняя | |
| 20 | A274.1007020 | Пружина клапана наружная | |
| 21 | A274.1007036 | Колпачок маслоотражательный в сборе | |
| 22 | 24-1007022 | Шайба опорная пружины клапана | |
| 23 | 417.1007034 | Стопорное кольцо направляющей втулки впускного клапана | |
| 24 | КЗ.30.0192-30 | Втулка направляющая впускного клапана | |
| 25 | A274.1007032 | Втулка направляющая впускного клапана в сборе | |
| 26 | КЗ.30.0192-40 | Втулка направляющая выпускного клапана | |
| 27 | A274.1007082 | Седло впускного клапана | |
| 28 | A274.1007080 | Седло выпускного клапана | |
| 29 | A274.1007010-Ч | Клапан впускной | |
| 30 | 421.1007015-02 | Клапан выпускной | |
| 30 | 4022.1007015-01 | Клапан выпускной | |
| 31 | A274.1003015 | Головка цилиндров | |
| 32 | F00421-1003090-009 | Шпилька | |
| 33 | F00421-1003091-009 | Шпилька | |
| 34 | А274.1008135 | Скоба для подъема двигателя | |
| 35 | 420.1003017 | Втулка датчика детонации |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
