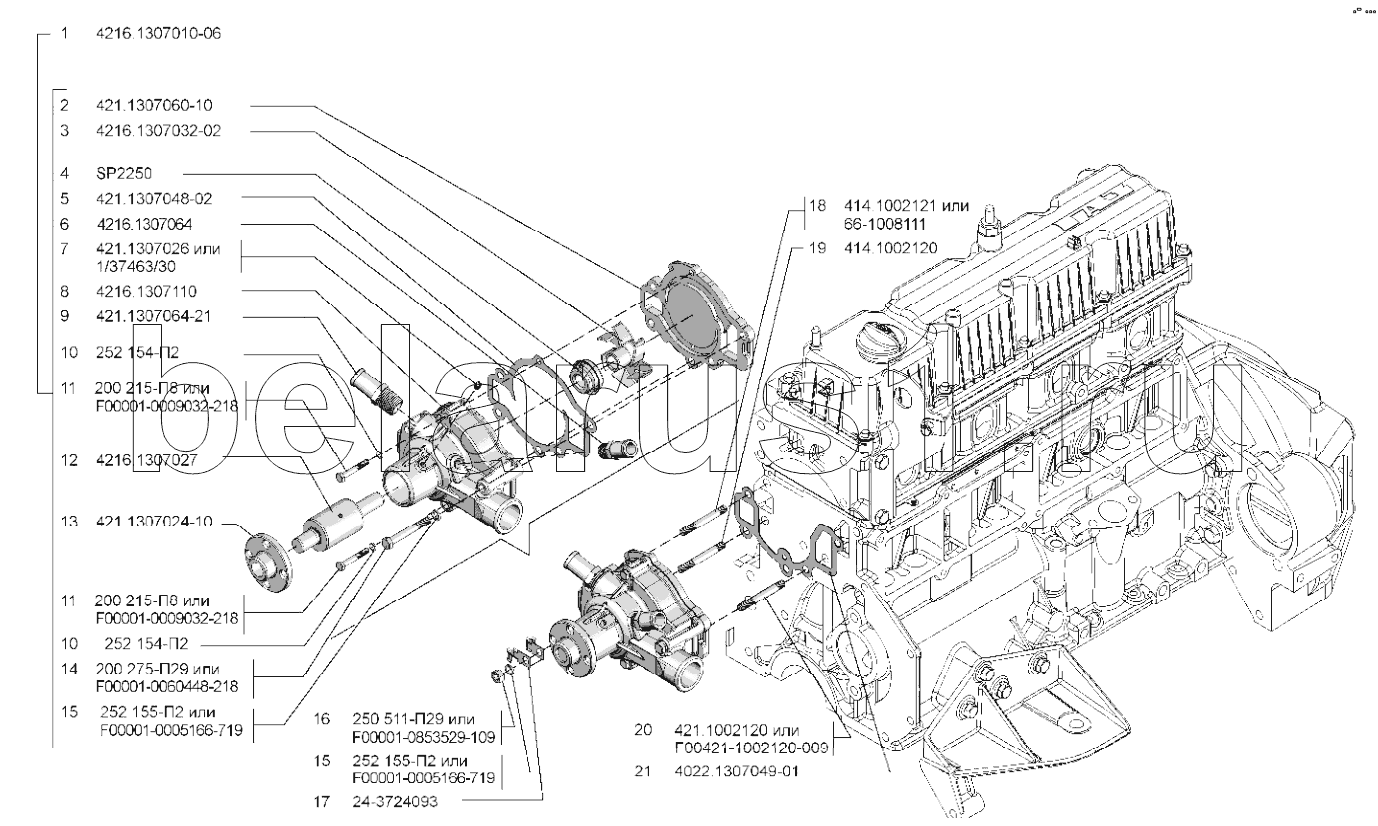

Каталог запасных частей к технике: УМЗ-А274. Насос водяной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
10
11
11
11
11
12
13
14
14
15
15
15
15
16
16
17
18
18
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 4216.1307010-06 Насос водяной в сборе
2 421.1307060-10 Крышка корпуса насоса
3 4216.1307032-02 Крыльчатка водяного насоса
4 SP2250 Сальник водяного насоса
5 421.1307048-02 Прокладка корпуса водяного насоса
6 4216.1307064 Штуцер отопителя
7 1/37463/30 Фиксатор подшипника водяного насоса
7 421.1307026 Фиксатор подшипника водяного насоса
8 4216.1307110 Корпус водяного насоса со вставкой
9 421.1307064-21 Штуцер отопителя
10 252 154-П2 Шайба 6Л пружинная
11 200 215-П8 Болт
11 F00001-0009032-218 Болт М6-6gх40
12 4216.1307027 Подшипник водяного насоса
13 421.1307024-10 Ступица водяного насоса
14 200 275-П29 Болт
14 F00001-0060448-218 Болт М8х80
15 252 155-П2 Шайба
15 F00001-0005166-719 Шайба 8
16 250 511-П29 Гайка М8х1–6Н
16 F00001-0853529-109 Гайка М8х1-6Н
17 24-3724093 Скоба крепления проводов
18 414.1002121 Шпилька М8х1х57
18 66-1008111 Шпилька М8х1х57
19 414.1002120 Шпилька М8х1х47
20 421.1002120 Шпилька М8х1х54
20 421.1002120-01 Шпилька
21 4022.1307049-01 Прокладка насоса
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
