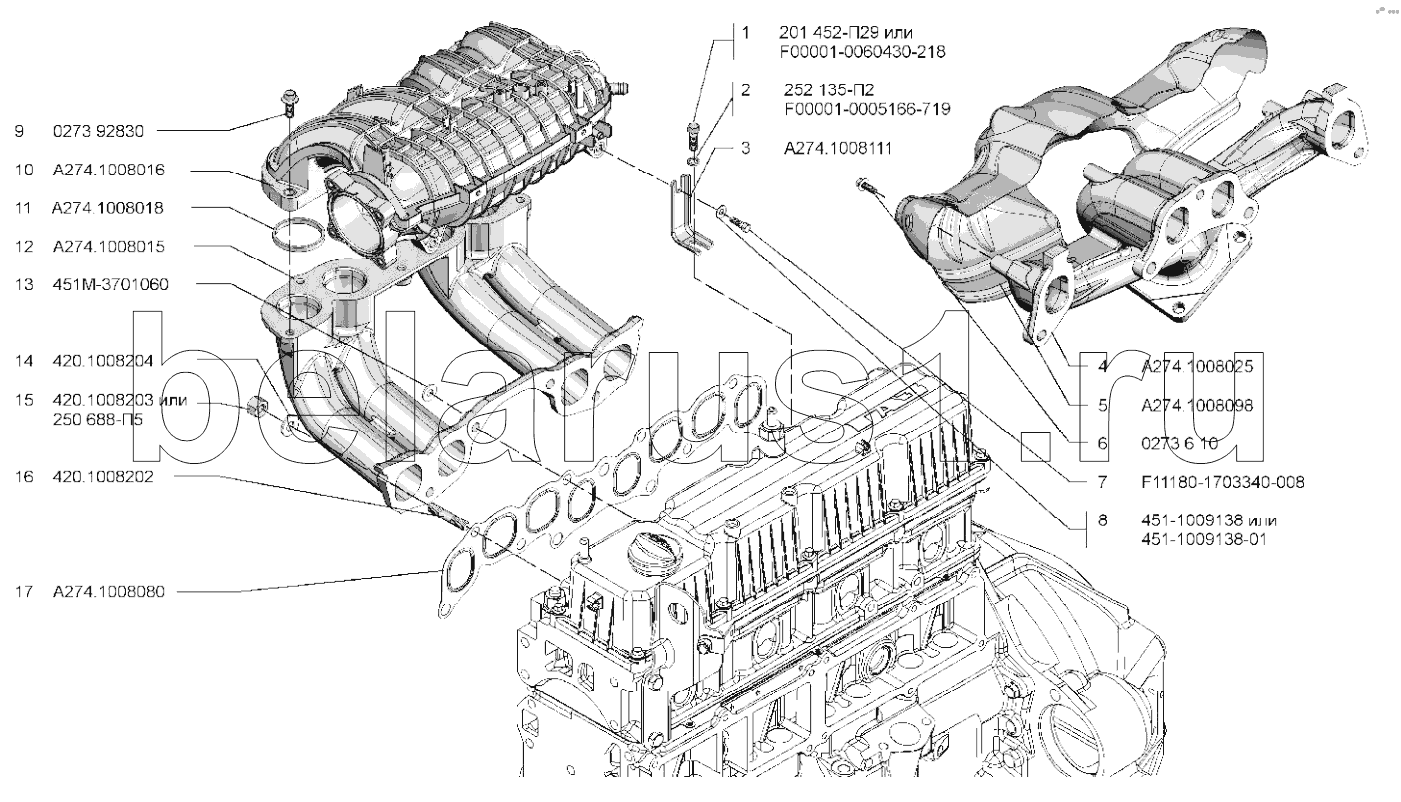

Каталог запасных частей к технике: УМЗ-А274. Газопроводы впускной и выпускной
1
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201 452-П29 | Болт | |
| 1 | F00001-0060430-218 | Болт М8-6gх12 | |
| 2 | 252 135-П2 | Шайба | |
| 2 | F00001-0005166-719 | Шайба 8 | |
| 3 | А274.1008111 | Кронштейн ресивера | |
| 4 | А274.1008025 | Коллектор выпускной | |
| 5 | А274.1008098 | Экран коллектора | |
| 6 | 0273 926 10 | Болт | |
| 7 | F11180-1703340-008 | Болт М8-6gх16 | |
| 8 | 451-1009138-01 | Шайба 8,5 специальная | |
| 8 | 451-1009138 | Шайба 8,5 специальная | |
| 9 | 0273 92830 | Болт | |
| 10 | А274.1008016 | Ресивер впускной трубы | |
| 11 | А274.1008018 | Прокладка ресивера | |
| 12 | А274.1008015 | Труба впускная | |
| 13 | 451М-3701060 | Шайба 10,5 | |
| 14 | 420.1008204 | Шайба | |
| 15 | 420.1008203 | Гайка М10х1 | |
| 15 | 250 688-П5 | Гайка | |
| 16 | 420.1008202 | Шпилька М10х35 | |
| 17 | А274.1008080 | Прокладка газопровода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
