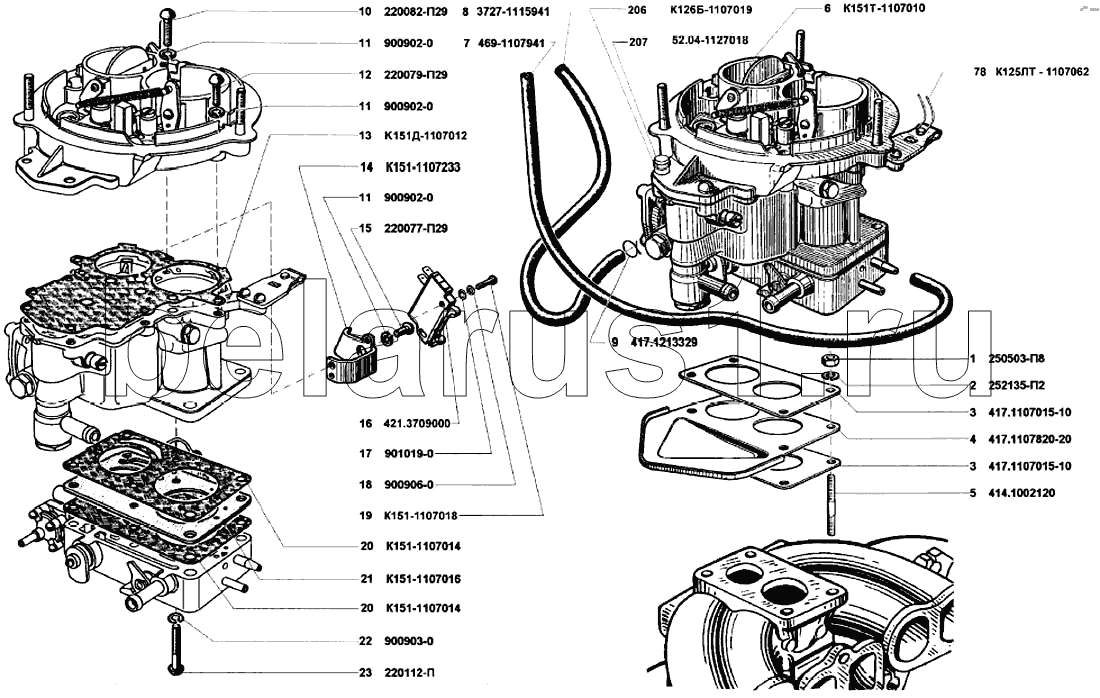

Каталог запасных частей к технике: УМЗ-4215. Карбюратор К151Т
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
78
206
207
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250503-П8 | Гайка М8 | |
| 2 | 252135-П2 | Шайба 8Т пружинная | |
| 3 | 417.1107015-10 | Прокладка между карбюратором и впускной трубой | |
| 4 | 417.1107820-20 | Щиток предохранительный | |
| 5 | 414.1002120 | Шпилька М8х1х47 | |
| 6 | К151Т-1107010 | Карбюратор в сборе (45 7170 8) | |
| 7 | 45 4316 2891 | Шланг | |
| 8 | 3727-1115941 | Шланг | |
| 9 | 417.1213329 | Зажим | |
| 10 | 220082-П29 | Винт М5х20 | |
| 11 | 900902-0 | Шайба 5 пружинная | |
| 12 | 220079-П29 | Винт М5х14 | |
| 13 | 417.1014075 | Прокладка | |
| 14 | К151-1107233 | Кронштейн микропереключателя | |
| 15 | 220077-П29 | Винт М5х10 | |
| 16 | 421.3709.000 | Микропереключатель | |
| 17 | 901019-0 | Шайба 3,1х0,5 | |
| 18 | 900906-0 | Шайба 3 пружинная | |
| 19 | К151-1107018 | Винт М3х14 | |
| 20 | К151-1107014 | Прокладка смесительной камеры | |
| 21 | К151-1107016-01 | Прокладка | |
| 22 | 900903-0 | Шайба 6 пружинная | |
| 23 | 220112 | Винт М6х30 | |
| 78 | К125ЛТ-1107062 | Проволока | |
| 206 | К126Б-1107019 | Шильдик | |
| 207 | 52-04-1127018 | Пломба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
