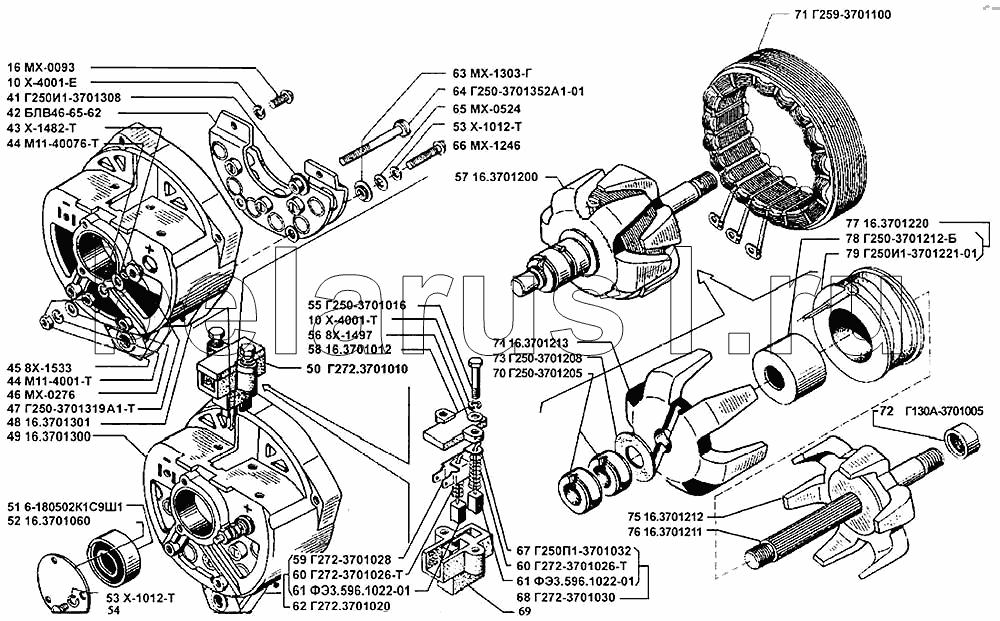

Каталог запасных частей к технике: УМЗ-4215. Генератор
16
30
30
41
42
43
44
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | МХ-0093 | Винт | |
| 30 | Х-4001-Т | Шайба 5 пружинная | |
| 41 | Г250-3701054 | Втулка | |
| 42 | БПВ46-65-62 | Блок выпрямительный | |
| 43 | 100935-11 | Шайба 6 | |
| 44 | М11-40076-Т | Шайба пружинная | |
| 45 | 8Х-1533 | Гайка М6 | |
| 46 | МХ-0276 | Шайба | |
| 47 | Г250-3701319-А1-Т | Втулка изоляционная | |
| 48 | 16.3701301 | Крышка со стороны контактных колец | |
| 49 | 16.3701300 | Крышка со стороны контактных колец в сборе | |
| 50 | Г272.3701010 | Щеткодержатель в сборе | |
| 51 | 6-180603КС9Ш1 | Подшипник ГОСТ 8 | |
| 52 | 16.3701060 | Крышка заднего подшипника | |
| 53 | Х-1012-Т | Шайба 4 | |
| 54 | 8Х-1541 | Винт М4 | |
| 55 | Г250-3701016 | Болт специальный | |
| 56 | МХ-0276 | Шайба | |
| 57 | 16.3701200 | Ротор в сборе | |
| 58 | 16.3701012 | Крышка щеткодержателя | |
| 59 | Г272-3701028 | Клемма | |
| 60 | 417.1014073 | Пружина | |
| 61 | Ф-Э3.596.1022-01 | Щетка | |
| 62 | Г272-3701020 | Щетка в сборе | |
| 63 | МХ-1303-Т | Шайба изоляционная | |
| 64 | Г250-3701352-А1-01 | Болт контактный | |
| 65 | МХ-0276 | Шайба | |
| 66 | МХ-0093 | Винт | |
| 67 | Г272-3701028 | Клемма | |
| 68 | Г272-3701020 | Щетка в сборе | |
| 69 | Г272-3701011 | Щеткодержатель | |
| 70 | Г250-3701205 | Кольцо контактное | |
| 71 | Г259-3701100 | Статор в сборе | |
| 72 | Г130-А-3701005 | Чашка опорная | |
| 73 | МХ-1303-Т | Шайба изоляционная | |
| 74 | 16.3701213 | Наконечник полюсный со стороны контактных колец | |
| 75 | 16.3701212 | Наконечник полюсный со стороны привода | |
| 76 | 16.3701211 | Вал ротора | |
| 77 | 16.3701220 | Катушка возбуждения в сборе | |
| 78 | Г250-3701054 | Втулка | |
| 79 | Г250И1-3701221-01 | Каркас |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
